Tuleje i uszczelki grafitowe

Tuleje i uszczelki grafitowe

Dostarczamy grafitowe pierścienie i tuleje uszczelniające, które stanowią istotne elementy prawie każdego zaworu. Spasowane z trzpieniem zaworu zapewniają jego płynne (gładkie) działanie i zapobiegają wyciekom.

Skuteczne właściwości uszczelniające pierścieni i tulei grafitowych w połączeniu z łatwością, z jaką można je wyjmować i zastąpić nowymi, czyni je doskonałymi częściami zamiennymi. Dostarczane przez nas tuleje grafitowe uszczelniające są zgodne ze wszystkimi liczącymi się markami producentów zaworów, np.: Klinger, Gresswell, Shaw, Bont, Level RCM, Dewrance, Hopkinsons i wielu innych.

Grafitowe tuleje uszczelniające

Tuleje grafitowe uszczelniające stosowane są w wielu typach zaworów w celu zapobieżenia wyciekom oraz zapewnienia skutecznego i płynnego działania. Wykonane są ze sprasowanego, czystego grafitu (99,5%), z oczkami ze stali nierdzewnej. Sterowany komputerowo proces prasowania zapewnia dokładność wymiarów i wysoką jakość produktu.

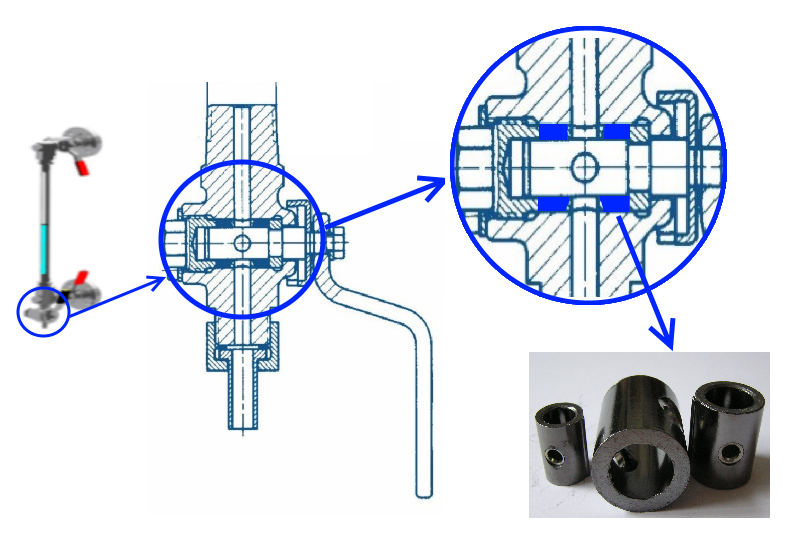

Popularnym zastosowaniem oferowanych przez nas tulei jest uszczelnianie zaworów spustowych w poziomowskazach (zob. rys. obok). Stosowanie grafitowych tulei zapewnia płynne i niezawodne działanie zaworu oraz dużą odporność na erozyjne oddziaływanie medium i zanieczyszczeń.

Rozmiar tulei grafitowych musi być dokładnie dobrany do wielkości (rozmiaru) zaworu. Dostarczamy tuleje o znormalizowanych wymiarach pokazanych w tabeli:

Uwagi:

*1 Dewrance 1/2" (stożek)

*2 Dewrance 3/4" (stożek)

*3 Shaw Son and Greenhalgh 20 mm

W niektórych zastosowaniach możliwe jest wykorzystanie tulei, które zamiast z grafitu wykonane są z Aramidu/PTFE. Jest to rozwiązanie zazwyczaj tańsze, jednak może być stosowane w niższych temperaturach (do 250 °C) niż tuleje grafitowe (do 550 °C). Tuleje z Aramidu/PTFE są twardsze i bardziej kruche od ich grafitowych odpowiedników.

Grafitowe pierścienie uszczelniające

Pierścienie uszczelniające są stosowane w popularnych zaworach tłoczkowych. W tego rodzaju zaworach zamiast stosowania uszczelnienia typu "gniazdo - grzybek" (stosowanego np. w kranach wodociągowych) użyto rozwiązania, w którym cylindryczny tłoczek (zazwyczaj stalowy) porusza się pomiędzy dwoma elastycznymi pierścieniami uszczelniającymi (zazwyczaj grafitowymi).

Pomiędzy pierścieniami umieszczona jest tuleja uszczelniająca z otworami, przez które, po odsłonięciu ich przez tłoczek, przepływa ciecz. Dzięki prostej konstrukcji zawory tłoczkowe można łatwo rozebrać i dokonać wymiany zużytych części – zazwyczaj są to właśnie grafitowe pierścienie uszczelniające.

Takie rozwiązanie charakteryzuje się dobrą szczelnością, niezawodnością oraz odpornością na zanieczyszczenia i osady. Dzięki swojej konstrukcji i użytym materiałom zawory tego typu mogą pracować (zależnie od typu zaworu i użytych materiałów) przy temperaturze czynnika aż do +550 °C (przy braku ciśnienia). Przy wzroście ciśnienia czynnika (do 60 bar) temperatura dopuszczalna zmniejsza się (do 150 °C).

Dostarczamy grafitowe pierścienie uszczelniające o standardowych wymiarach pokazanych w tabeli poniżej.

W Continental Trade specjalizujemy się sprzedaży elementów armatury przemysłowej, wyrobów z miki przeznaczonych do różnych zastosowań, szkła technicznego i rozmaitych rodzajów uszczelnień, np. takich jak zaprezentowane uszczelki i tuleje grafitowe. Polecamy również uszczelnienia skórzane. Mogą one być wykonane ze skóry o wyprawie roślinnej przeznaczonej do pracy w wodzie lub ze skóry o wyprawie chromowej pozwalającej na pracę w olejach. Zapraszamy do kontaktu i zadawania pytań każdą osobę zainteresowaną wyrobami o doskonałej jakości.
