Uszczelki do szkieł płynowskazowych
Zazwyczaj uszczelki są oferowane w kompletach ze szkłem płynowskazowym i osłoną z miki(przykładowy komplet jest omówiony tutaj). Mogą być także oferowane osobno.
Osłony mikowe do transparentnych szkieł płynowskazowych są omówione tutaj.
Wymiary uszczelki muszą być dopasowane do wymiarów szkła płynowskazowego.

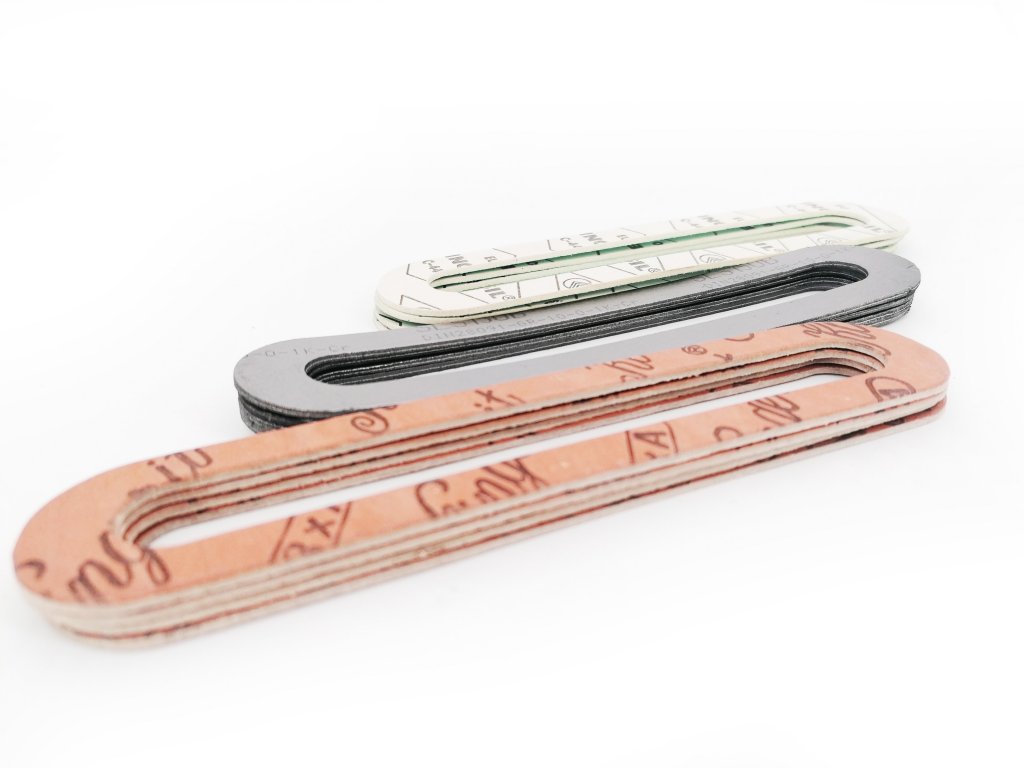

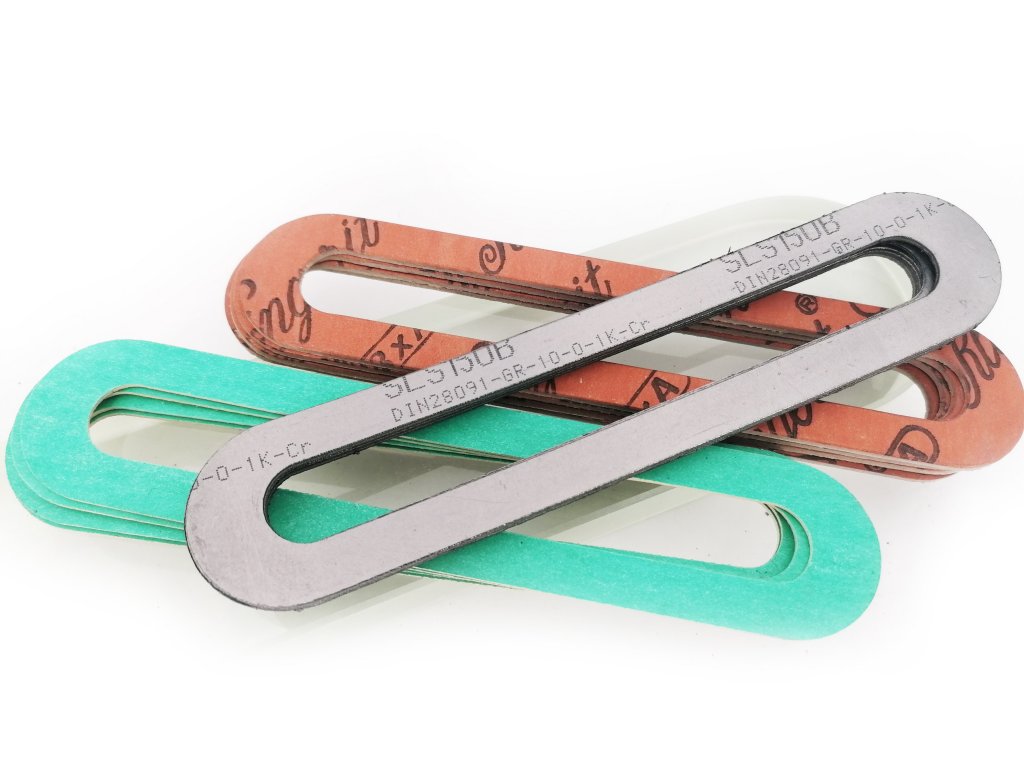

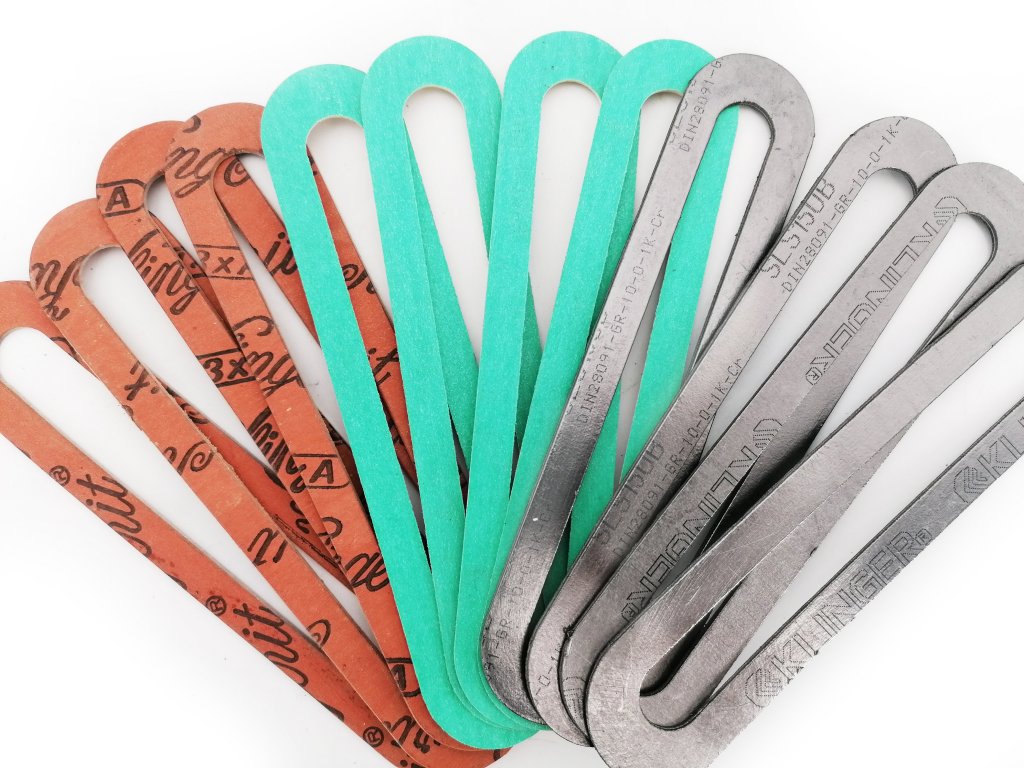

Uszczelki są wykonane z płyt klingerytowych lub grafitowych odpornych na temperaturę do 450°C i ciśnienie do 150 bar. Popularnym materiałem są bezazbestowe płyty uszczelniające typu Klinger SIL C-4430 oraz grafitowe płyty uszczelniające Klinger graphit Laminat typu SLS lub PSM.

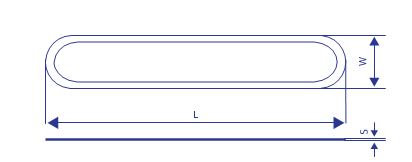

Poniżej prezentowana jest tabela wielkości uszczelek dla poszczególnych rozmiarów szkieł płynowskazowych.
Wymiary [mm]:
| Rozmiar szkła | Typ C | Typ A | Typ B/H | Typ TA-28 | ||||
| L | W | L | W | L | W | L | W | |
| 0 | 85 | 20 | 95 | 30 | 95 | 34 | - | - |
| I | 115 | 20 | 115 | 30 | 115 | 34 | 133 | 47 |
| II | 140 | 20 | 140 | 30 | 140 | 34 | 158 | 47 |
| III | 165 | 20 | 165 | 30 | 165 | 34 | 183 | 47 |
| IV | 190 | 20 | 190 | 30 | 190 | 34 | 208 | 47 |
| V | 220 | 20 | 220 | 30 | 220 | 34 | 238 | 47 |
| VI | 250 | 20 | 250 | 30 | 250 | 34 | 268 | 47 |
| VII | 280 | 20 | 280 | 30 | 280 | 34 | 298 | 47 |
| VIII | 310 | 20 | 320 | 30 | 320 | 34 | 338 | 47 |
| IX | 320 | 20 | 340 | 30 | 340 | 34 | 358 | 47 |
| X | 340 | 20 | 370 | 30 | 370 | 34 | - | - |
| XI | 360 | 20 | 400 | 30 | 400 | 34 | - | - |
| XII | 370 | 20 | 430 | 30 | 430 | 34 | - | - |
| XII | 400 | 20 | 460 | 30 | 460 | 34 | - | - |
| XIV | 430 | 20 | 430 | 30 | 500 | 34 | - | - |
| s = 0,3 | s = 1,3 | s = 1,5 | s = 1,0 - 1,2 | |||||
