Typ 520

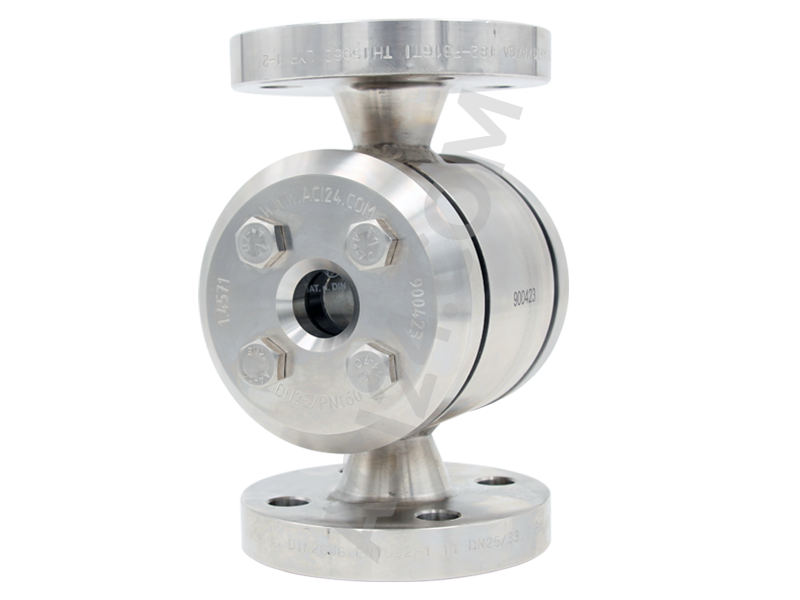

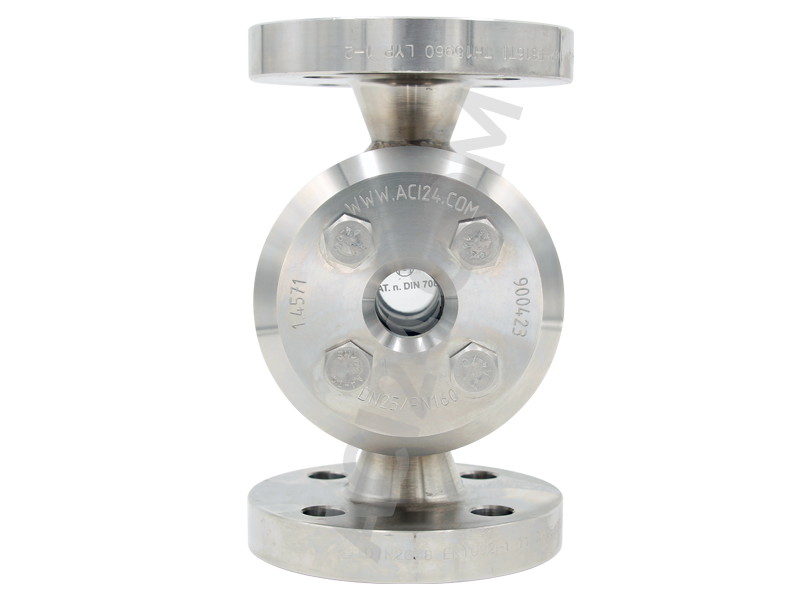

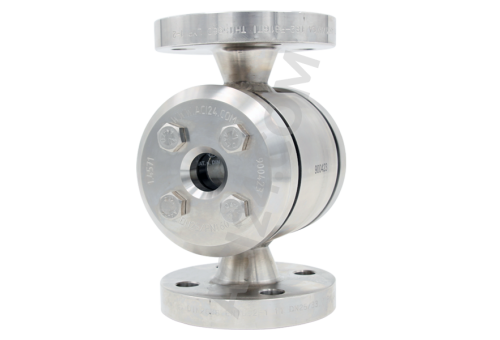

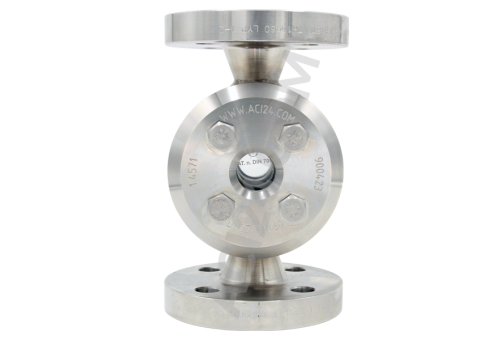

Wysokociśnieniowy wizjer przepływu typu 520

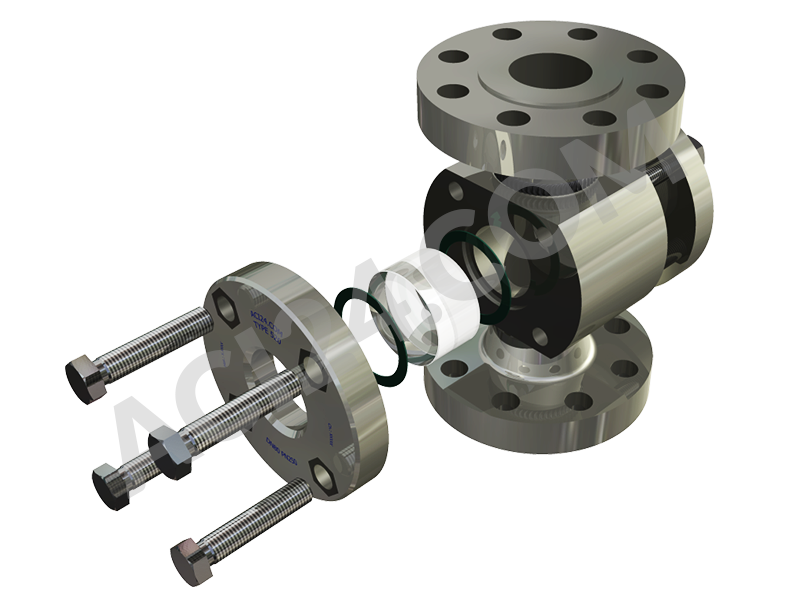

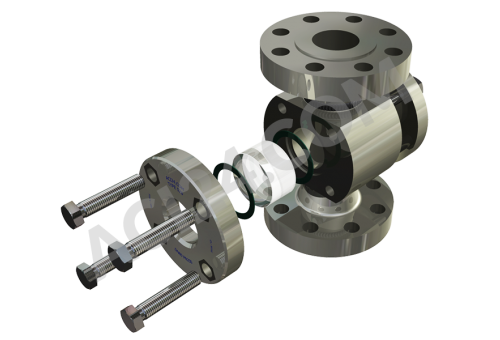

Wysokociśnieniowe wizjery przepływu typu 520 mają solidną obudowę wykonaną z różnych materiałów, począwszy od wysokotemperaturowych stali konstrukcyjnych P250GH (1.0460), poprzez stale nierdzewne, takie jak 1.4541, 1.4571 lub stale specjalne odporne na kwasy takie jak 1.4539. Zależnie od poziomu ciśnienia, kołnierze (zgodnie z DIN EN 1092-1) są spawane i testowane w ramach wytycznych AD2000. Na życzenie mogą być także zastosowane inne materiały, np. stopy na bazie niklu takie jak Hastelloy. Wizjery są zwykle wykonane z dwoma oknami wziernymi, co pozwala obserwować procesy z dwóch stron, a także oświetlić medium procesowe.
W standardowym modelu szkła wzierne wykonane są z utwardzanego termicznie szkła borokrzemowego 3.3 lub odpornego na wysokie temperatury szkła kwarcowego lub szafirowego. Uszczelnienie realizowane jest za pomocą płaskich uszczelek dobranych specjalnie do danego zastosowania, w zależności od temperatury i środowiska chemicznego, na przykład wykonanych z grafitu (Novaphit MST XP) lub na bazie miki.
Dzięki solidnej obudowie nasze wzierniki przepływu typu 520 mogą być wyposażone w przewody do urządzeń pomiarowych lub dodatkowych połączeń procesowych (np. gwint wewnętrzny).
W wersji standardowej typ 520 jest przystosowany do ciśnienia do 160 bar zgodnie z normą DIN EN 1092-1. Jeśli twój proces wymaga większych ciśnień, po prostu złóż zapytanie. Osłona wziernika i szkła wzierne mogą (w zależności od rozmiaru) być dostosowane do ciśnienia roboczego do 1000 bar.
Typ 520 jest wstępnie zmontowany fabrycznie i poddawany próbie ciśnieniowej pod 1,5-krotnym ciśnieniem nominalnym.
Obejrzyj animację wideo w dalszej części tej strony.
Materiały:
Korpus:
- 1.0460 / 1.4301 / 1.4306 (F304L) / 1.4404 (F316L) / 1.4410 (Super Duplex) / 1.4435 (F316L) / 1.4462 (F 51) / 1.4529 (Alloy 926) / 1.4539 (Alloy 904L) / 1.4541 (F321) / 1.4547 (F44) / 1.4550 (F347) / 1.4571 (316Ti) / 1.4828 / 1.4841 / 1.4876 ( Alloy 800H) / 1.4878 / 1.7335 / 2.4068 (Alloy 201) / 2.4360 (Alloy 400) / 2.4375 (Alloy K500) / 2.4602 (Alloy C-22) / 2.4605 (Alloy 59) / 2.4610 (Alloy C-4) / 2.4816 (Alloy 600) / 2.4819 (Alloy C-276) / 2.4856 (Alloy 625) / 2.4858 (Alloy 825) / 3.7035 (Titan)
Rozmiar:
- DN 15 do DN 200 (Projekt wykonywany pod zamówienie, nie każde ciśnienie nominalne jest możliwe w każdym rozmiarze)
Ciśnienie nominalne:
- PN63, PN100, PN160, PN250, PN400
Uwagi:
- Projekt jest związany z konkretnym zamówieniem
Temperatury:
- Ze szkłem borokrzemowym do max. 280°C
- Z szkłem kwarcowym do 500°C
- Na zamówienie dostępne są także wersje na wyższe temperatury
Kształt:
- Wizjer przepływu z prostym przelotem
- Opcjonalnie dostępne wersje trójdrożne lub czterodrożne
Opcje:
- Możliwe są wersje opcjonalne (oświetlenie, ogrzewanie itp)
