Typ 620A - ANSI

Rurowy wizjer przepływu typu 620A

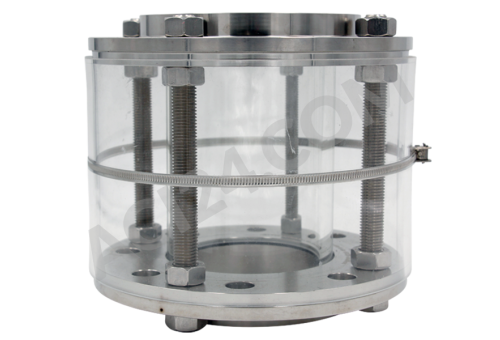

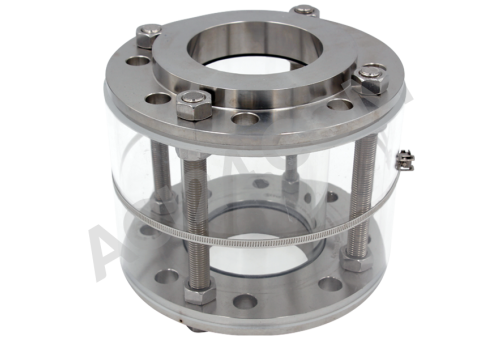

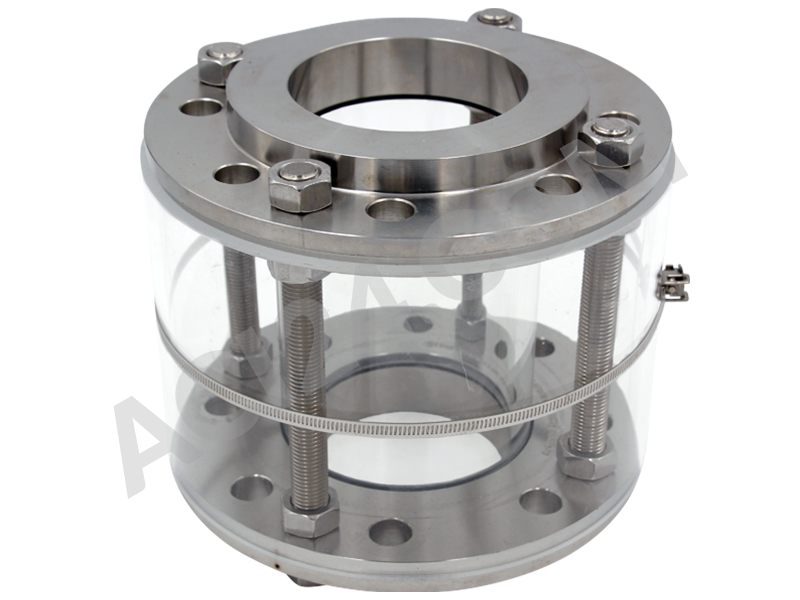

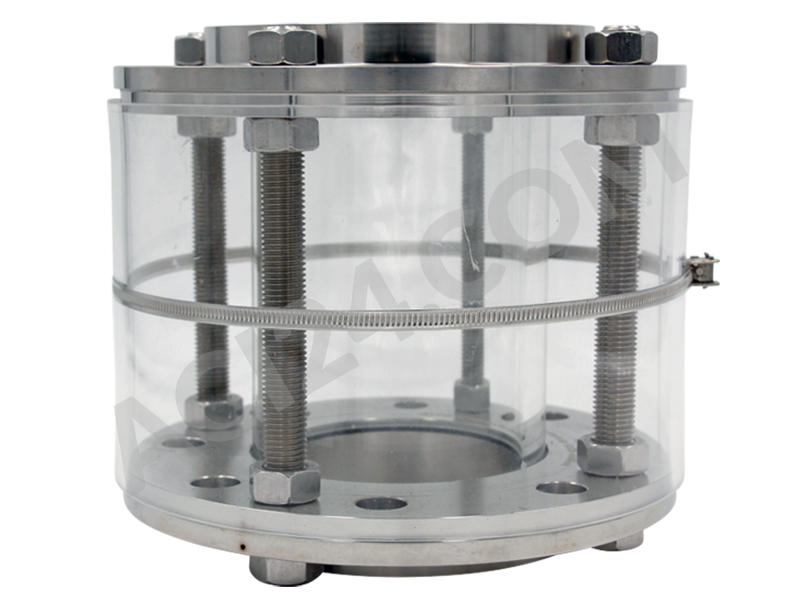

Centralnym elementem wizjera przepływu typu 620A jest szklana rura ze szkła borokrzemowego 3.3, która jest zaciśnięta pomiędzy dwoma kołnierzami ze stali węglowej lub stali nierdzewnej. Ta konstrukcja zapewnia dookólne pole obserwacji (widok 360°) i naturalne oświetlenie medium procesowego.

Standardowa wersja wizjera przepływu typu 620A jest wyposażona w płaskie uszczelki wykonane z czystego PTFE. Inne materiały, takie jak Novaphit MST lub elastyczne materiały, takie jak EPDM i NBR, są dostępne na zamówienia. Jeśli nasz asortyment materiałów uszczelniających nie spełnia Twoich wymagań, skontaktuj się z nami i wspólnie znajdziemy idealne rozwiązanie.

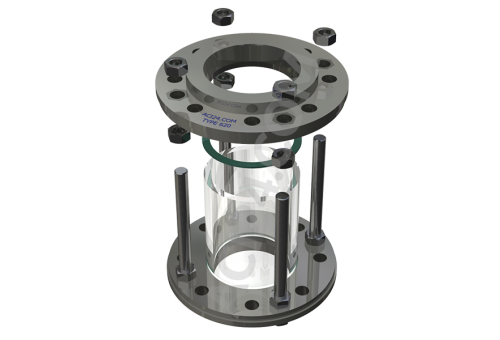

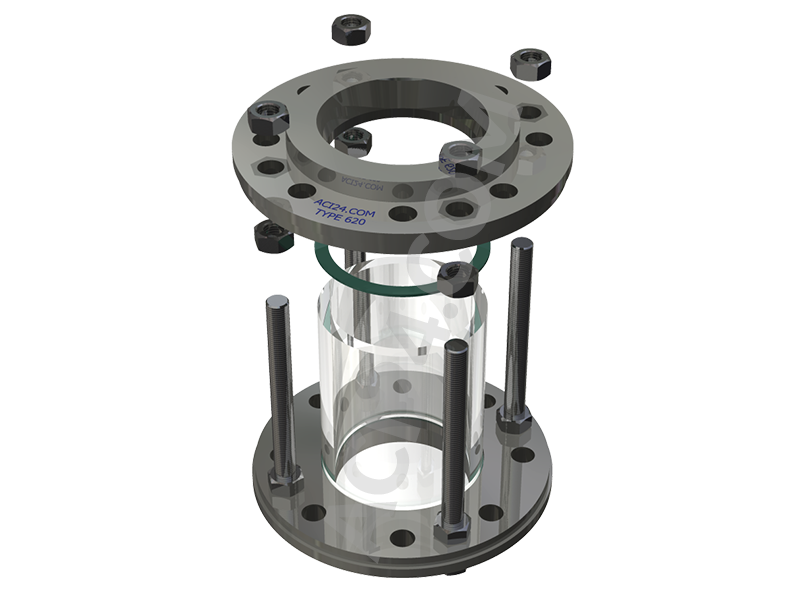

Kołnierze są wykonane z bardzo odpornej stali nierdzewnej 1.4571 (AISI 316Ti, X6CrNiNoTi17-12-2) i spinane razem za pomocą gwintowanych prętów. Zespół prętów również podtrzymuje kołnierze wzdłużnie, aby zapobiec oddziaływaniu nadmiernych sił na rurę szklaną, zapewniając długą żywotność urządzenia.

W przypadku mniej wymagających zastosowań wizjery przepływu typu 620A są dostępne z kołnierzami wykonanymi z P265GH. Oczywiście jest również możliwe użycie specjalnych materiałów, takich jak Hastelloy, stal duplex lub inne stopy o wysokiej jakości.

Mniejsze nominalne rozmiary wizjera przepływu typu 620A (do 2 cali) mogą bez ograniczeń wytrzymać ciśnienie robocze do 16 barów. Dla wielkości od 4" do 10" ciśnienie robocze 10 barów jest nadal bezpieczne !

Ponieważ kołnierz, uszczelka i szkło są dobrze dostosowane do siebie, wizjer przepływu typu 620A nie zawiera pustych przestrzeni, w których mogłoby się gromadzić medium, więc nadaje się do zastosowań o wysokich wymaganiach higienicznych.

Jeśli miejsce instalacji znajduje się w obszarze, w którym wykonywane są prace ręczne i rura szklana może być narażona na uderzenie, zalecamy zainstalowanie dodatkowego zabezpieczenia z poliwęglanu. Ten prosty, opcjonalny, element chroni rurę szklaną przed spadającymi częściami lub narzędziami i potencjalnie zapobiega kosztownej naprawie lub nawet katastrofalnej awarii instalacji !

Nasze rurowe wizjery przepływu są w pełni zmontowane i poddawane próbie ciśnieniowej z 1,5-krotnym ciśnieniem roboczym. Zasadniczo, tego typu wizjery przepływu nie wymagają regularnej konserwacji w miejscu użytkowania.

Czytaj dalej, aby uzyskać więcej informacji technicznych. Zobacz szczegółowy widok 3D produktu oraz animację prezentującą budowę tego urządzenia !
