Typ 520A
Typ 520A z przyłączem kołnierzowym zgodnym z ANSI
Opis skrócony - wysokociśnieniowy wizjer przepływu typu 520A z przyłączem kołnierzowym zgodnym z ANSI

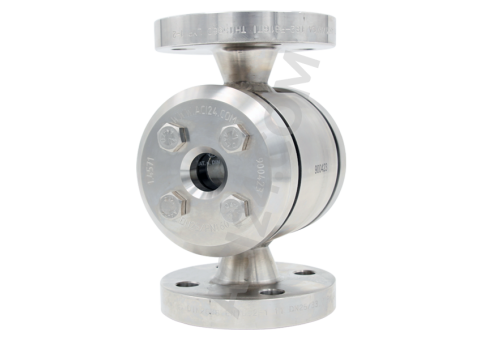

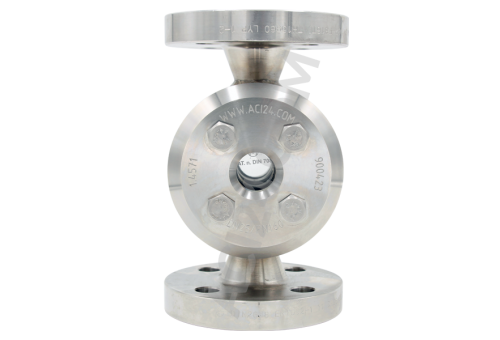

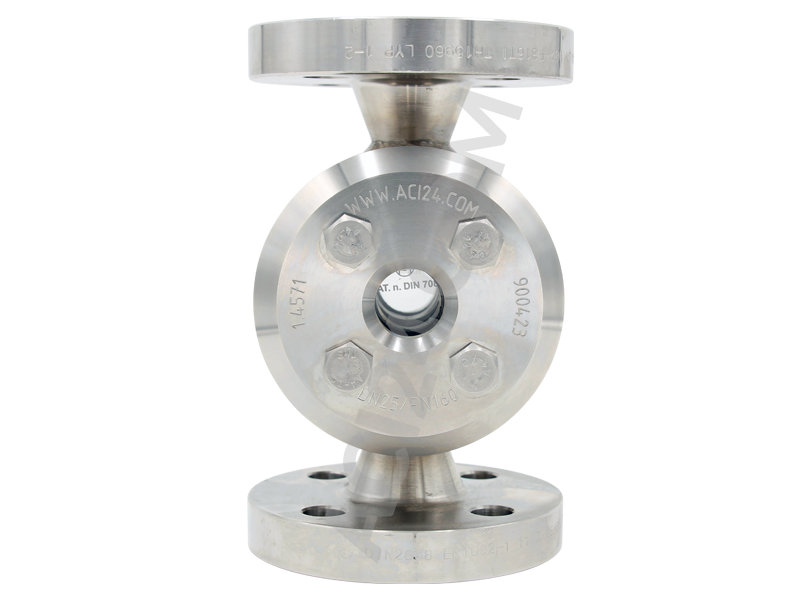

Wysokociśnieniowe wizjery przepływu typu 520A mają solidną obudowę wykonaną z różnych materiałów, począwszy od wysokotemperaturowych stali konstrukcyjnych P250GH (1.0460), poprzez stale nierdzewne, takie jak 1.4541, 1.4571 lub stale specjalne odporne na kwasy takie jak 1.4539. Zależnie od poziomu ciśnienia, kołnierze (zgodne z ASME B16.5) są spawane i testowane w ramach wytycznych AD2000. Na życzenie mogą być także zastosowane inne materiały, np. stopy na bazie niklu takie jak Hastelloy. Wizjery są wykonane z oknami wziernymi, co pozwala obserwować procesy z dwóch stron, a także oświetlić medium procesowe.
W standardowym modelu szkła wzierne wykonane są z utwardzanego termicznie szkła borokrzemowego 3.3 lub odpornego na wysokie temperatury szkła kwarcowego lub szafirowego. Uszczelnienie realizowane jest za pomocą płaskich uszczelek dobranych specjalnie do danego zastosowania, w zależności od temperatury i środowiska chemicznego, na przykład wykonanych z grafitu (Novaphit MST XP) lub na bazie miki.
Dzięki solidnej obudowie nasze wzierniki przepływu typu 520A mogą być wyposażone w przewody do urządzeń pomiarowych lub dodatkowych połączeń procesowych (np. gwint wewnętrzny).
Obejrzyj animację wideo w dalszej części tej strony.
Materiały:
Korpus:
- 1.0460 / 1.4301 / 1.4306 (F304L) / 1.4404 (F316L) / 1.4410 (Super Duplex) / 1.4435 (F316L) / 1.4462 (F 51) / 1.4529 (stop 926) / 1.4539 (stop 904L) / 1.4541 (F321) / 1.4547 (F44) / 1.4550 (F347) / 1.4571 (316Ti) / 1.4828 / 1.4841 / 1.4876 ( stop 800H) / 1.4878 / 1.7335 / 2.4068 (stop 201) / 2.4360 (stop 400) / 2.4375 (stop K500) / 2.4602 (stop C-22) / 2.4605 (stop 59) / 2.4610 (stop C-4) / 2.4816 (stop 600) / 2.4819 (stop C-276) / 2.4856 (stop 625) / 2.4858 (stop 825) / 3.7035 (Titan)
Kształt:
- Wizjer przepływu z prostym przelotem
- Opcjonalnie dostępne wersje trójdrożne lub czterodrożne
Ciśnienie nominalne:
- Klasa 300 - Klasa 1500
Uwagi:
- Projekt jest związany z konkretnym zamówieniem.
Temperatury:
- Ze szkłem borokrzemowym do max. 280°C
- Z szkłem kwarcowym do 500°C
- Na zamówienie dostępne są także wersje na wyższe temperatury
Rozmiar:
- 1/2 "do 8" (Konstrukcja jest wykonywana na zamówienie. Nie każde ciśnienie nominalne jest możliwe dla każdego rozmiaru)
Opcje:
- Możliwe są wersje opcjonalne (oświetlenie, ogrzewanie itp).
