Szkła wzierne z otworem

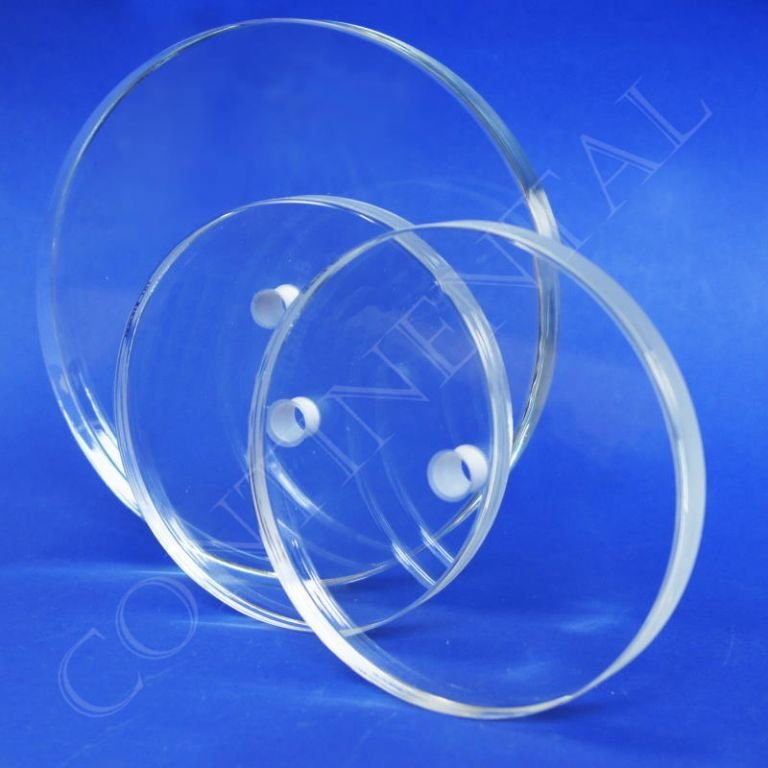

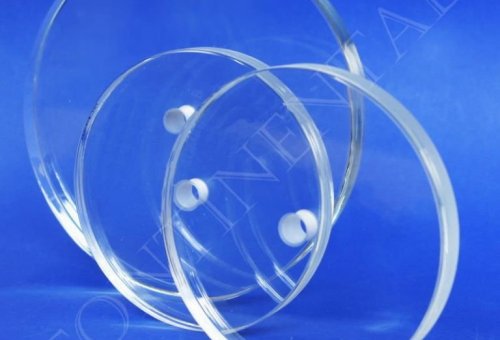

Szkła wzierne z otworem
Szkła wzierne mogą ulegać zaparowaniu lub pokryciu substancją z wnetrza zbiornika, co może w istotny sposób wpłynąć na ograniczenie widoczności. W takim przypadku zaleca się stosowanie okrągłego szkła wziernego z wycieraczką. Przykłady wycieraczek do okrągłych szkieł wziernych omawiamy tutaj.
Sposób instalacji wycieraczki wymaga jednak stosowania szkła wziernego z otworem centralnym. Takie rozwiązanie wpływa jednak na dopuszczalne ciśnienie, pod jakim może pracować szkło z wycieraczką. Dostępne są szkła wzierne wykonane ze szkła sodowo-wapniowego i ze szkła borokrzemowego. W zakładce poniżej omówiono wymiary i właściwości szkieł wziernych z otworem.
Wymiary i właściwości szkieł wziernych z otworem
Objaśnienie
| Wymiary D x s [mm] |
Średnica wziernika d1 [mm] |
Ciśnienie dopuszczalne [bar] |
| Szkło sodowo-wapniowe zgodnie z DIN 8902 – temperatura pracy do 150°C | ||
| 63 x 10 | 48 | 6 |
| 80 x 12 | 65 | 6 |
| 94 x 111) | 801) | 6 |
| 100 x 15 | 80 | 6 |
| 113 x 151) | 1001) | 6 |
| 125 x 15 | 100 | 6 |
| 141 x 151) | 1251) | 6 |
| 150 x 19 | 125 | 5 |
| 166 x 151) | 1501) | 4 |
| 175 x 15 | 150 | 4 |
| 200 x 15 | 175 | 4 |
| 225 x 15 | 205 | 2 |
| 250 x 15 | 225 | 2 |
| Szkło borokrzemowe zgodne z DIN 7080 – temperatura pracy do 280°C | ||
| 63 x 10 | 48 | 6 |
| 80 x 12 | 65 | 6 |
| 94 x 111) | 801) | 6 |
| 100 x 15 | 80 | 6 |
| 113 x 151) | 1001) | 6 |
| 125 x 15 | 100 | 6 |
| 141 x 151) | 1251) | 6 |
| 150 x 19 | 125 | 6 |
| 166 x 151) | 1501) | 6 |
| 175 x 19 | 150 | 6 |
| 200 x 19 | 175 | 4 |
| 225 x 15 | 205 | 2 |
| 250 x 25 | 225 | 4 |
1) dla ramek skręcanych, materiał zgodny z DIN 11851
Średnica otworu centralnego w szkle wziernym wynosi 10,5 mm
Na życzenie mogą być dostępne także inne wymiary.
