Szkło borokrzemowe (borosilikat)

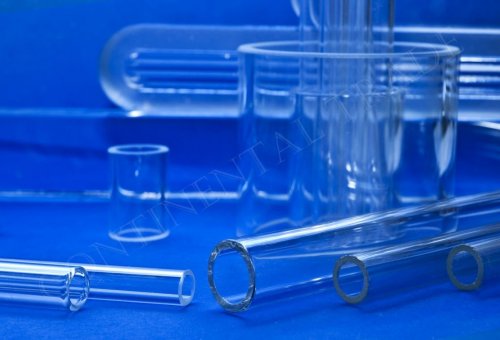

Szkło borokrzemowe (borosilicate glass, borosilikat) jest szeroko stosowane z uwagi na wysoką odporność chemiczną i dużą odporność na zmiany temperatury pracy. Poziom zawartości tlenku boru w partii (mieszaninie wszystkich surowców, z których wytwarza się szkło) ma trwały wpływ zarówno na zachowanie szkła przy topieniu, jak i na wszystkie pozostałe jego własności (w tym na odporność chemiczną). Z uwagi na możliwości różnicowania składu chemicznego (w tym dodawania tlenków metali) szkła borokrzemowe tworzą niezwykle obszerną gamę materiałów. Oferujemy Państwu różne gatunki szkła borokrzemowego, których wybrane właściwości opisane są poniżej.
Typowa twardość szkła borokrzemowego wynosi: 5,5 w skali Mohs, 470 w skali Knopp, 580 w skali Vickers.
Szkło borokrzemowe 3.3 – DIN 7080
Ten typ szkła odpornego na agresywne chemikalia zawiera wysoki procent krzemionki i znaczną domieszkę tlenku boru. Szkło borokrzemowe 3.3 nazywane jest często szkłem żaroodpornym. Często spotyka się naczynia ze szkła borokrzemowego, które są odporne na bardzo wysokie temperatury.
Może być frezowane, wiercone, szlifowane i hartowane. Jego niski współczynnik rozszerzalności cieplnej, wysoka odporność na szok termiczny i zdolność do pracy w temperaturze do 450 °C w dłuższym przedziale czasu czynią ten rodzaj szkła szczególnie użytecznym do pracy w stabilnych warunkach temperaturowych. Nadaje się także do pracy w niskich temperaturach. Wytrzymuje temperatury do około -196 °C (np. w kontakcie z ciekłym azotem). Podczas rozmrażania należy zapewnić różnicę temperatur nie przekraczającą 100 K. Na ogół zaleca się stosowanie do temperatury nie niższej niż -70 °C.
Szkło to jest wyjątkowo odporne na działanie wody, alkaliów, kwasów i substancji organicznych.
Szkło borokrzemowe 4.3
Do pracy w środowisku pary oraz do zastosowań hydrostatycznych oferujemy wyroby ze szkła borokrzemowego 4.3. Wytrzymałość na działanie chemikaliów oraz rozszerzalność cieplna pozwalają na zastosowanie wysokiego poziomu hartowania, dzięki któremu szkła te charakteryzują się wysoką odpornością na szok termiczny. Nadaje się do pracy w niskich temperaturach. Wytrzymuje temperatury do około -196 °C (np. w kontakcie z ciekłym azotem). Podczas rozmrażania należy zapewnić różnicę temperatur nie przekraczającą 100 K. Na ogół zaleca się jednak stosowanie do temperatury nie niższej niż -70 °C.
Właściwości szkła borokrzemowego
Szkło borokrzemowe zawiera znacznie większą ilość dwutlenku krzemu (około 80%) w porównaniu ze szkłem sodowo-wapniowym (około 69%). Czyni go to odporniejszym na pęknięcia. Dodatkowo w związku z dwa razy mniejszym współczynnikiem rozszerzalności cieplnej borosilikat jest bardzo wytrzymały. Szacuje się, że może wytrzymać różnicę temperatur wynoszącą nawet 170°C. Nie zaskakuje więc, że naczynia ze szkła borokrzemowego są tak popularne w kuchni. Szkło borokrzemowe charakteryzuje się również wyjątkową odpornością chemiczną, w związku z czym stosuje się je również do przechowywania odpadów nuklearnych. Dzięki zawartości borosilikat jest mniej rozpuszczalny w porównaniu do innych materiałów. Oznacza to, że nie zachodzi wymiana substancji między chemikaliami a samym szkłem.
Szkło borokrzemowe (borosilikat) – zastosowania
Borosilikat nie reaguje z żywnością, dlatego jest bezpieczny w kontaktach z produktami spożywczymi. Dzięki odporności na skrajne temperatury oraz nagłe zmiany temperatur znajduje szerokie zastosowanie w różnych urządzeniach, takich jak piekarniki, kuchenki elektryczne, mikrofalówki, lodówki i zmywarki. Niektórzy zastanawiają się, czy szkło borokrzemowe się tłucze. Mimo znacznej odporności, może ono ulec stłuczeniu, jeśli zostanie poddane działaniu maksymalnej temperatury bądź siły.
Ze względu na swoją trwałość borosilikat jest wykorzystywany w takich dziedzinach jak energetyka słoneczna, konstrukcje statków kosmicznych, telekomunikacja. Wykonuje się z niego także naczynia laboratoryjne oraz pojemniki do przechowywania szczepionek.
Szkło borokrzemowe a szkodliwość?
Szkło borokrzemowe (borosilikat) jest całkowicie bezpieczne zarówno dla ludzkiego zdrowia, jak i dla środowiska naturalnego. Produkty wykonane z borosilikatu można stosować bez obaw do przechowywania żywności i napojów.
Jedną z zalet szkła borokrzemowego jest niska rozpuszczalność, dzięki której napój w naczyniu z borosilikatu nie zmienia smaku. Nie ma też obaw, że jakiekolwiek drobinki szkła dostaną się do napoju, nawet w wysokich temperaturach. Ryzyko szkodliwości szkła borokrzemowego, jego negatywnego wpływu na zdrowie jest więc znikome. Ze względu na wysoką wytrzymałość naczynia borokrzemowe nadają się do mycia w zmywarce oraz używania w kuchence mikrofalowej. Są one bezpieczne, praktyczne i wygodne podczas codziennego użytkowania.
Dane prezentowane w niniejszym opracowaniu oparte są na najlepszej wiedzy. Continental Trade zastrzega sobie możliwość ich aktualizacji i wprowadzania zmian zgodnie z postępem wiedzy i techniki. Podane dane nie są jednak podstawą przyjęcia odpowiedzialności za poprawne funkcjonowanie, które jest uwarunkowane wieloma czynnikami, wymagającymi rozpoznania dla każdego indywidualnego przypadku.
Szkło borokrzemowe 3.3 – DIN 7080
SiO2 | 80 % |
B2O3 | 13 % |
Na2O | 4 % |
Al2O3 | 2 % |
K2O | 1 % |
Standardowe grubości i tolerancje
Grubość | Tolerancja | Grubość | Tolerancja |
---|---|---|---|
0,70 mm | ±0,1 | 7,5 mm | ±0,3 |
1,10 mm | ±0,1 | 8,0 mm | ±0,3 |
1,75 mm | ±0,2 | 9,0 mm | ±0,3 |
2,00 mm | ±0,2 | 13,0 mm | ±0,5 |
2,25 mm | ±0,2 | 15,0 mm | ±0,5 |
2,75 mm | ±0,2 | 16,0 mm | ±0,5 |
3,30 mm | ±0,2 | 17,0 mm | ±0,5 |
5,00 mm | ±0,2 | 18,0 mm | ±0,5 |
5,50 mm | ±0,2 | 19,0 mm | ±0,5 |
6,50 mm | ±0,2 | 21,0 mm | ±0,7 |
Typowe właściwości:
Gęstość (przy 20 °C) | 2 230 kg/m3 |
Wytrzymałość na zginanie | 160 N/mm2 |
Wytrzymałość na ściskanie | 100 N/mm2 |
Moduł sprężystości Young'a | 64 GPa |
Liczba Poissona | 0,2 |
Przewodność cieplna | 1,2 W/(m K) |
Ciepło właściwe | 0,83 kJ/(kg K) |
Wsp. rozszerzalności liniowej | 3,3 ±0,1 * 10 -6 °C |
Średni wsp. załamania światła w zakresie widzialnym (380 - 780 nm) | 1,48 |
Punkt mięknięcia | 815 °C |
Punkt wyżarzania | 560 °C |
Maksymalna temperatura pracy: | |
Szkło niehartowane | |
- stała | 450 °C |
- chwilowa (< 10h) | 500 °C |
Szkło hartowane | |
- stała | 280 °C |
- chwilowa (< 10h) | 500 °C |
Właściwości chemiczne
- Odporność na wodę
Test wg ISO 719 (w 98 °C): klasa HGB 1
Test wg ISO 720 (w 121 °C): klasa HGA 1 - Odporność zasadowa
Test wg DIN 52 322 (zgodnie z ISO 695): klasa A2 - Odporność kwasowa
Test wg DIN 12 116: klasa 1
Właściwości elektryczne
- Opór właściwy
dla 25°C = 8.6 x 1013 Ω cm
dla 300°C = 1.4 x 106 Ω cm
Właściwości dielektryczne
Oporność właściwa | 8,6 x 1013 Ωcm | (przy 25 °C) |
1,4 x 106 Ωcm | (przy 300 °C) | |
Tangens strat tgδ | 38 10-4 | (przy 1 MHz, 20 °C) |
Stała dielektryczna ε | 4,6 | (przy 1 MHz, 20 °C) |
Właściwości optyczne
Wsp. załamania światła | Przepuszczalność światła |
λ = 587,6 nm nD = 1,4724 λ = 480,0 nm nF = 1,4782 λ = 546,0 nm nE = 1,4740 λ = 644,0 nm nC = 1,4701 |
![]() |
Szkło bokrzemowe 4.3
SiO2 | 78 % |
B2O3 | 10% |
Na2O | 7 % |
Al2O3 | 3% |
ZrO2 | 2 % |
Typowe właściwości:
Gęstość (przy 25 °C) | 2 280 kg/m3 |
Wytrzymałość na zginanie | 25 MPa |
Moduł sprężystości Young'a | 67 GPa |
Liczba Poissona | 0,20 |
Przewodność cieplna (@ 90 °C) | 1,2 W/(m K) |
Ciepło właściwe | 0,83 kJ/(kg K) |
Wsp. rozszerzalności liniowej (@ 20 °C - 300 °C) | 4,3 * 10 -6 °C |
Średni wsp. załamania światła w zakresie widzialnym (λ=587,6 nm) | 1,484 |
Punkt mięknięcia | 810 °C |
Punkt wyżarzania | 580 °C |
Współczynnik fotoelastyczności K | 3,2 x 10-6 mm2/N |
Temperatura szkła dla gęstości dPas |
1013,0 560 °C |
Maksymalna temperatura pracy: | |
- maksymalna | 500 °C |
- w ciężkich warunkach | 280 °C |
Właściwości chemiczne
- Odporność na wodę
Test wg ISO 719 (w 98 °C): klasa HGB 1
Test wg ISO 720 (w 121 °C): klasa HGA 1
- Odporność zasadowa
Test wg DIN 52 322 (zgodnie z ISO 695): klasa A2 - Odporność kwasowa
Test wg DIN 1776: klasa 1
Właściwości elektryczne
- Opór właściwy
dla 25°C = 6.6 x 1013 Ω cm
dla 300°C = 1.4 x 106 Ω cm
Właściwości dielektryczne
- Dla 25° C i 1 MHz:
stała dielektryczna εr=4,6
tangens strat tgδ =1,4x10-2
Właściwości optyczne
Wsp. załamania światła | Przepuszczalność światła |
λ = 587,6 nm nD = 1,4816 λ = 480,0 nm nF = 1,4869 λ = 546,0 nm nE = 1,4831 λ = 644,0 nm nC = 1,4802 |
![]() |
