Rury ze szkła kwarcowego

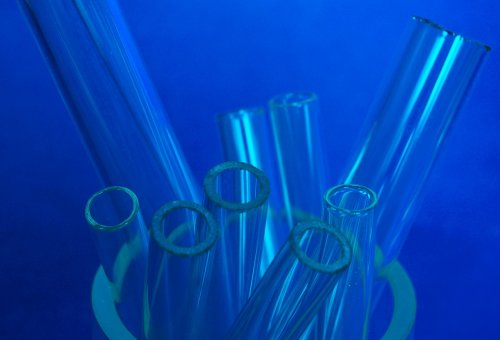

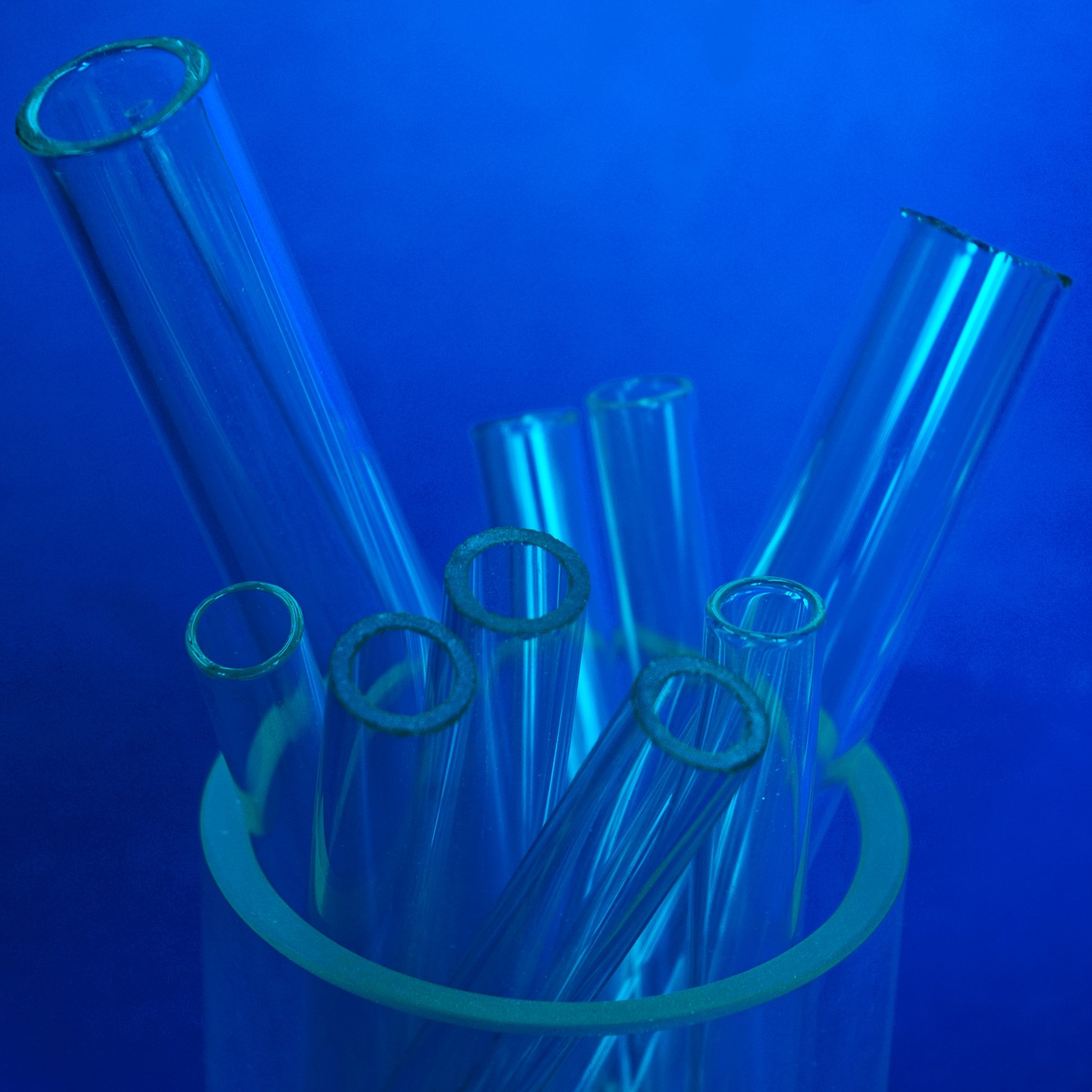

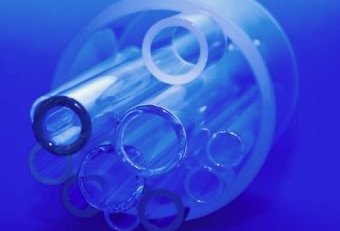

Przezroczyste rury kwarcowe

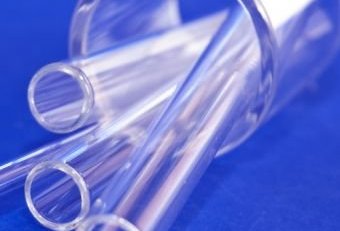

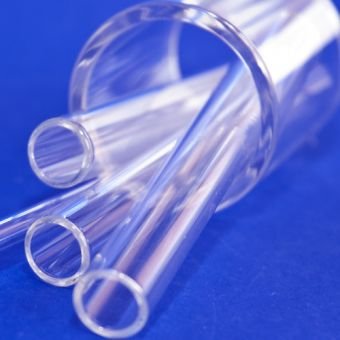

Oferujemy Państwu rury kwarcowe o różnych średnicach i grubościach, wykonane z różnych rodzajów szkła kwarcowego. Standardowo dostępne są rury wykonane z następujących rodzajów szkła kwarcowego (patrz właściwości JGS szkła kwarcowego typu opisanego tutaj):
- JGS-2 (szkło kwarcowe ogólnego przeznaczenia). Jest to szkło kwarcowe o wysokiej czystości, uzyskiwane metodą topienia płomieniowego. Nadaje się do stosowania w zakresie długości fal 220-2500nm.
- Kwarc bezozonowy. Jest to czysty kwarc z domieszką Ti. Ma silną zdolność do tłumienia wysokoenergetycznego promieniowania UV, wytwarzającego szkodliwy ozon. Jest to szkło jasne, o lekko fioletowej powierzchni przekroju. Szkło bezozonowe blokuje fale o długości <220nm, a jednocześnie zapewnia przepuszczalność ponad 70% w zakresie 253,7nm (częstotliwość bakteriobójczego promieniowania par rtęci). Szkło stosowane we wszystkich rodzajach lamp bakteriobójczych.
- Kwarc blokujący UV. Jest to najlepsze szkło zapobiegające przenikaniu promieniowania UV, a jednocześnie z najlepszą przejrzystością dla światła widzialnego i częściowo podczerwieni. Dodatek cezu powoduje, że szkło kwarcowe skutecznie blokuje wszelkie promieniowanie UV-B i UV-C i większość promieniowania UV-A. Może być używane do osłaniania lamp halogenowych, lamp wyładowczych i innych źródeł światła. Będzie skutecznie chronić ludzi i otoczenie przed niebezpiecznym działaniem ultrafioletu zapewniając jednocześnie najlepszą przepuszczalność światła widzialnego.
Typowa długość rur kwarcowych wynosi 1240 mm, ale zwykle dostarczamy je przycięte zgodnie z wymaganiami klienta.
Informacje dodatkowe znajdują się w danych technicznych.
Rury kwarcowe matowe
Matowość szkła kwarcowego uzyskuje się przez dodanie powietrza w procesie topienia piasku kwarcowego. W temperaturze ok. 2000˚C powstaje szklisty materiał z dużą ilością pęcherzyków gazowych, powodujących rozpraszanie światła i nadających materiałowi matowość.
Szkło kwarcowe matowe / mleczne (ang. Opaque Quartz, Satin Quartz Glass) dzięki rozpraszaniu promieniowania w mikroporach jest bardzo dobrym izolatorem termicznym, blokuje promieniowanie podczerwone IR, ma mikroporowatą strukturę o wysokiej gęstości i gładkiej powierzchni. Jest nieprzezroczyste, może być stosowane w wysokich temperaturach (stała temperatura pracy do 1100˚C) i w środowisku agresywnym chemicznie.
Dostępne rozmiary:
zakres średnic: 6 mm – 80 mm
grubość ścianki: 0,5 mm – 5 mm

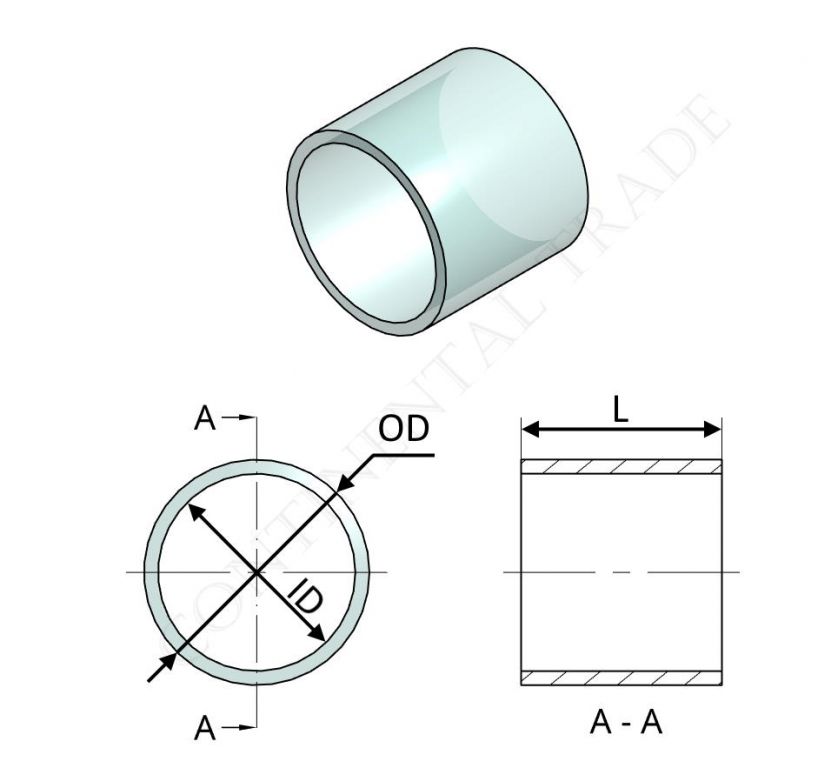

Wybierz właściwą średnicę wewnętrzną (ID), dostępną dla niej średnicę zewnętrzną (OD), potrzebną długość (L) oraz liczbę sztuk, a następnie złóż zapytanie mailem lub poprzez formularz kontaktowy.
Właściwości matowych szkieł kwarcowych, a także inne rodzaje szkieł kwarcowych omówione są szczegółowo w rozdziale Szkło - Rodzaje materiałów - Szkło kwarcowe. Poniżej przypomniano najważniejsze z nich.
Właściwości różnych rodzajów szkieł omówione są tutaj. Poniżej przypominamy właściwości mlecznego / matowego szkła kwarcowego.

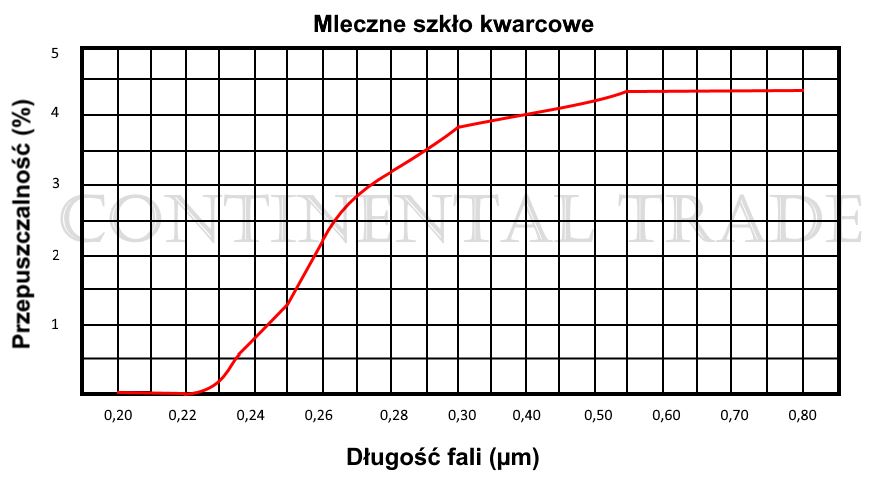

Mleczne (matowe) szkło kwarcowe JGSM
Matowość szkła kwarcowego uzyskuje się przez dodanie powietrza w procesie topienia piasku kwarcowego. W temperaturze ok. 2000 ˚C powstaje szklisty materiał z dużą ilością pęcherzyków gazowych, powodujących rozpraszanie światła i nadających materiałowi matowość.
O jakości materiału decyduje równomierność rozłożenia pęcherzyków, ich wymiary oraz kształt. Liczne małe pęcherzyki (ok. 10 µm) lepiej rozpraszają światło, niż pęcherzyki duże i nieliczne (np. 50 – 150 µm) – dające gorszy efekt matowości, szczególnie przy małych grubościach materiału.
Mleczne szkło kwarcowe, zwane także szkłem matowym (ang. Opaque Quartz, Satin Quartz, Milky Quartz), dzięki rozpraszaniu promieniowania w mikroporach, jest bardzo dobrym izolatorem termicznym, blokuje promieniowanie podczerwone IR, ma mikroporowatą strukturę o wysokiej gęstości i gładkiej powierzchni. Może być obrabiane mechanicznie przy rozsądnych kosztach. Jest nieprzezroczyste, może być stosowane w wysokich temperaturach (stała temperatura pracy do 1100 ˚C) i w środowisku agresywnym chemicznie.
Niska porowatość materiału pozwala na uzyskanie właściwości zbliżonych do kwarcu topionego, przy jednoczesnej możliwości spawania gazowego bez kurczenia się materiału i przy zachowaniu gładkich spoin. Może być łączone z kwarcem przezroczystym.
Jeśli zastosuje się polerowanie płomieniowe, to wierzchnie mikropory zasklepiają się, tworząc czystą i gładką powierzchnię. Nie powstaje tzw. efekt „skórki pomarańczowej”. Poza kosmetyczną poprawą wyglądu, gładsza powierzchnia umożliwia stosowanie cienkich uszczelek w zastosowaniach próżniowych. Ponadto zmniejszona porowatość powierzchni zwiększa odporność materiału na działanie kwasu fluorowodorowego (HF). Powierzchnie wygładzane płomieniowo pozostają gładkie nawet po długotrwałym działaniu kwasu HF.
|
Zalety materiału:
|
Odporność na działanie 5% kwasem fluorowodorowym (HF)
|

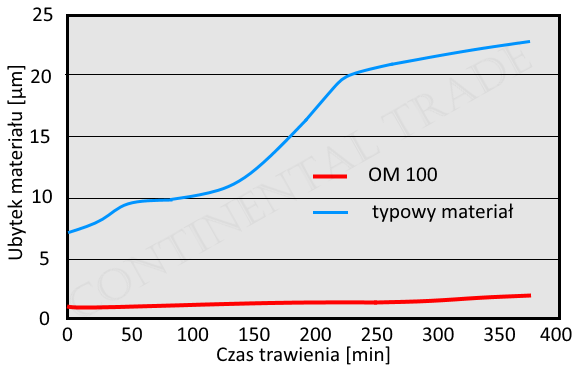

Specjalistyczne zastosowania wymagające zwiększonej odporności chemicznej i termicznej oraz wysokiego i jednolitego poziomu rozpraszania promieniowania powinny opierać się o wykorzystanie materiałów produkowanych przez uznanych producentów (np. Heraus OM100, Rotosil OFM 70, OFM 370, OFM 970 OSC), czy Momentive (GE514, GE544).
Właściwości mlecznego/matowego szkła kwarcowego JGSM
| Gęstość | 1.95 x 103 kg/m3 |
| Wytrzymałość na ściskanie | 1.0 x 109 Pa (N/m2) |
| Współczynnik rozszerzalności cieplnej (@ 20°C - 300°C) | 5.5 x 10-7 cm/cm°C |
| Przewodność cieplna (@ 20°C) | 0.64 W°K |
| Przewodność cieplna (@ 1090°C) | 0.88 W°K |
| Ciepło właściwe (@ 20°C) | 650 J/kg°C |
| Punkt mięknienia | 1600 °C |
| Punkt wyżarzania | 1100 °C |
Skład chemiczny:
| Element | Al | Fe | K | Li | Cu | Na | B | Ca | Mg | P | It | OH |
| Zawartość [ppm] | 65.00 | 1.17 | 4.40 | 7.21 | 0.13 | 5.00 | 0.10 | 1.21 | 0.07 | - | - | - |
Typowe wymiary i tolerancje
Wymiary
| ID [mm] |
OD [mm] |
ID [mm] |
OD [mm] |
ID [mm] |
OD [mm] |
ID [mm] |
OD [mm] |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 1,00 | 2,00 | 8,00 | 10,00 | 18,00 | 20,00 | 35,00 | 38,00 | |||
| 3,00 | 11,00 | 20,50 | 40,00 | |||||||
| 4,00 | 12,00 | 21,00 | 36,00 | 40,00 | ||||||
| 5,00 | 9,00 | 11,00 | 21,60 | 37,00 | 40,00 | |||||
| 6,00 | 11,80 | 19,00 | 22,00 | 38,10 | 42,10 | |||||
| 2,00 | 3,00 | 13,00 | 25,00 | 40,00 | 43,00 | |||||
| 4,00 | 15,00 | 20,00 | 22,00 | 44,00 | ||||||
| 5,00 | 10,00 | 12,00 | 22,50 | 45,00 | ||||||
| 6,00 | 13,00 | 23,00 | 46,00 | |||||||
| 8,00 | 14,00 | 24,00 | 42,00 | 45,00 | ||||||
| 2,30 | 6,30 | 10,50 | 12,75 | 24,50 | 46,00 | |||||
| 3,00 | 4,00 | 13,00 | 25,00 | 44,00 | 48,00 | |||||
| 5,00 | 15,80 | 22,00 | 24,00 | 45,00 | 48,00 | |||||
| 6,00 | 11,00 | 13,00 | 24,50 | 46,00 | 50,00 | |||||
| 8,00 | 15,00 | 25,00 | 47,00 | 50,00 | ||||||
| 3,60 | 8,00 | 12,00 | 14,00 | 25,80 | 48,00 | 52,00 | ||||
| 4,00 | 6,00 | 15,00 | 24,00 | 26,00 | 50,00 | 54,00 | ||||
| 6,35 | 16,00 | 28,00 | 55,00 | |||||||
| 8,00 | 13,00 | 15,00 | 30,00 | 52,00 | 58,00 | |||||
| 4,10 | 10,00 | 15,80 | 25,00 | 27,00 | 53,00 | 57,00 | ||||
| 4,50 | 9,10 | 16,00 | 28,00 | 55,00 | 59,00 | |||||
| 5,00 | 7,00 | 16,20 | 28,80 | 57,00 | 61,00 | |||||
| 7,25 | 13,50 | 19,00 | 26,00 | 29,00 | 60,00 | 64,00 | ||||
| 8,00 | 14,00 | 16,00 | 30,00 | 65,00 | ||||||
| 9,00 | 18,00 | 27,00 | 30,00 | 63,00 | 67,00 | |||||
| 10,00 | 19,00 | 28,00 | 31,00 | 64,00 | 68,00 | |||||
| 6,00 | 8,00 | 15,00 | 17,00 | 32,00 | 65,00 | 69,00 | ||||
| 10,00 | 18,00 | 30,00 | 33,00 | 66,00 | 70,00 | |||||
| 12,00 | 20,00 | 34,00 | 70,00 | 74,00 | ||||||
| 13,00 | 16,00 | 18,00 | 36,00 | 75,00 | ||||||
| 7,00 | 9,00 | 19,00 | 32,00 | 35,00 | 73,00 | 77,00 | ||||
| 9,60 | 20,00 | 38,00 | 75,00 | 80,00 | ||||||
| 10,40 | 17,00 | 19,00 | 34,00 | 37,00 | 80,00 | 85,00 | ||||
| 7,75 | 9,75 | 20,00 | 38,00 | 85,00 | 90,00 |
Oznaczenia:
- ID - średnica wewnętrzna
- OD - średnica zewnętrzna
Tolerancje
| Średnica zewnętrzna [mm] |
Tolerancja średnicy zewnętrznej |
Tolerancja grubości ścianki |
Tolerancja długości |
Okrągłość | Ugięcie |
|---|---|---|---|---|---|
| 6-15 | +/- 2,0 % | +/- 10% | 10% | 1,50% | 2,5 mm |
| 15 -20 | +/- 1,5 % | +/- 10% | 15% | 1,50% | 2,5 mm |
| 20 -25 | +/- 1,5 % | +/- 10% | 15% | 1,50% | 3,0 mm |
| 25-40 | +/- 1,5 % | +/- 15% | 15% | 1,50% | 3,0 mm |
| 40-60 | +/- 1,5 % | +/- 15% | 15% | 1,50% | 3,0 mm |
| 60 -80 | +/- 1,5 % | +/- 15% | 15% | 1,50% | 3,0 mm |

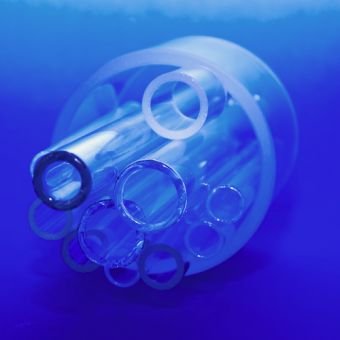

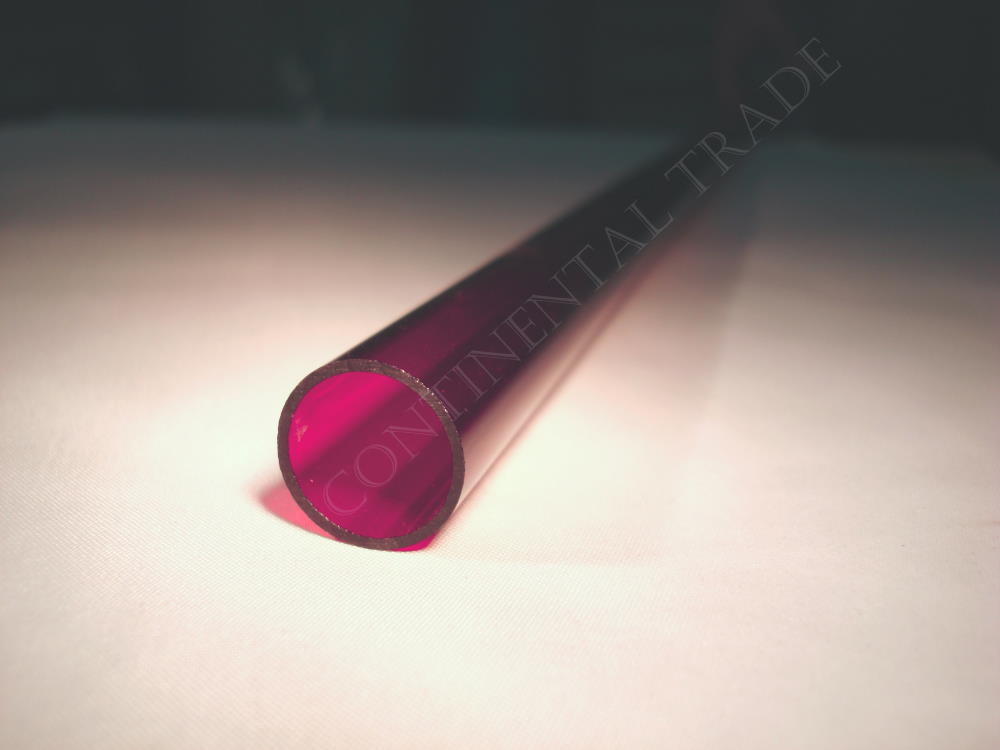

Rury kwarcowe kolorowe
Dzięki domieszkom pierwiastków śladowych można uzyskać kwarc o różnym zabarwieniu.
Dostępne kolory: czerwony, ciemnoczerwony, różowy, niebieski, czarny
Kwarc czerwony (a także różowy, ciemnoczerwony) przepuszcza promieniowanie podczerwone, blokując promieniowanie ultrafioletowe i częściowo także widzialne.
Zastosowanie: grzejniki na podczerwień, urządzenia sterylizacyjne, mikrofalówki, kuchenki i piece elektryczne, suszarki na podczerwień.
Właściwości oraz skład chemiczny kwarcu kolorowego, a także inne rodzaje szkieł kwarcowych, omówione są szczegółowo w rozdziale Szkło - Rodzaje materiałów - Szkło kwarcowe. Poniżej przypomniano najważniejsze z nich.
Właściwości różnych rodzajów szkieł omówione są tutaj.
Typowe wymiary i tolerancje
| Średnica zewnętrzna [mm] |
Grubość ścianki [mm] |
Odchylenie boczne [%] |
Owalność [%] |
Ugięcie dla 1220 [mm] |
|---|---|---|---|---|
| 2 - 5 ±0,1 | 0,3 - 0,7 ±0,1 | 10 | 1,5 | 2,5 |
| 5 - 8 ±0,2 | 0,6 - 1,0 ±0,1 | 10 | 1,5 | 2,5 |
| 9 - 12 ±0,2 | 0,8 - 1,2 ±0,1 | 12 | 1,5 | 2,5 |
| 13 - 20 ±0,3 | 1,0 - 1,5 ±0,12 | 12 | 1,5 | 2,5 |
| 21 - 25 ±0,4 | 1,2 - 1,8 ±0,15 | 12 | 1,5 | 2,5 |
| Gęstość (przy 20 °C) | 2 200 kg/m3 |
| Współczynnik rozszerzalności cieplnej (w zakresie 25-300 °C) |
0,50 * 10-6 |
| Punkt mięknięcia | 1 710 °C |
| Temperatura odprężania | 1 230 °C |
| Temperatura pracy | 1 1140 °C |
| Moduł Younga | 71 GPa |
| Al | B | Ca | Cr | Cu | Fe | K | Li | Mg | Na |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 0,1 | 1,2 | 0,05 | 0,05 | 1,0 | 2,0 | 1,0 | 0,9 | 2,0 |

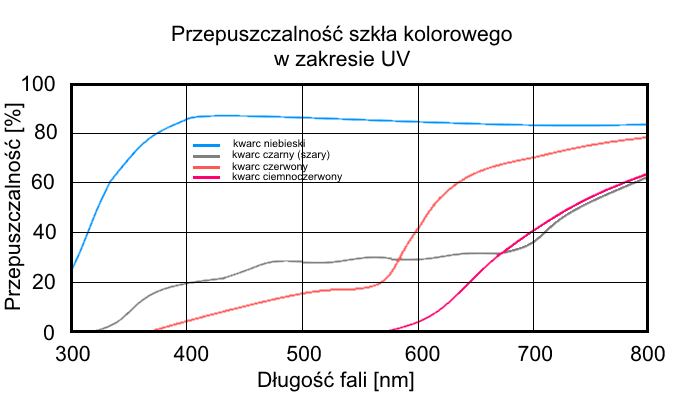

Przepuszczalność światła w zakresie UV
Szkło kwarcowe bezozonowe - informacje dodatkowe
Skład chemiczny (wagowo w ppm; bezpośredni odczyt ze spektrometru)
| Al | Fe | K | Na | Li | Ca | Mg | Cu | Mn | Pb | B | Cr | OH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1.5 | 2.5 | 2.5 | 0.6 | 2.3 | 0.5 | 0.1 | 0.5 | 0.01 | 0.2 | 0.1 | <10 |
Tolerancje wymiarów
| Zakres OD | WT | TL | TK | Ugięcie/1220mm |
|---|---|---|---|---|
| 5.0 mm ± 0.08 | 1.0 ± 0.06 | 10% | 1.5 % | 2.5 % |
| 12.0 mm ± 0.10 | 1.0 ± 0.10 | 10% | 1.5 % | 2.5 % |
| 15.0 mm ± 0.12 | 1.0 ± 0.12 | 15% | 1.5 % | 2.5 % |
| 17.0 mm ± 0.15 | 1.0 ± 0.15 | 15% | 1.5 % | 2.5 % |
| 18.5 mm ± 0.15 | 1.0 ± 0.15 | 15% | 1.5 % | 2.5 % |
| 19.0 mm ± 0.20 | 1.0 ± 0.15 | 15% | 1.5 % | 2.5 % |
| 25.0 mm ± 0.30 | 1.0 ± 0.20 | 15% | 1.5 % | 2.5 % |
OD - średnica zewnętrzna
WT - grubość ścianki
TL - tolerancja liniowości
TK - tolerancja kształtu
Właściwości fizyczne
| Właściwość | Jednostka | Wartość |
|---|---|---|
| Gęstość (w 20°C) | kg/m3 *103 | 2.2 |
| Współczynnik rozszerzalności (w zakresie 25-300°C) | 1/°C *10-6 | 0.56 |
| Temperatura mięknienia | °C | 1630 |
| Temperatura wyżarzania | °C | 1180 |
| Punkt odkształcenia | °C | 1070 |
| Moduł Younga | Pa * 105 | 7.3 |
Transmitancja przy grubości 1,0 mm
| Długość fali | [nm] | 185 | <220 | 230-280 | 550 | 590 | 780 |
|---|---|---|---|---|---|---|---|
| Przepuszczalność | % | 0 | 0 | ≥85 | ≥90 | ≥92 | ≥92 |
Szkło kwarcowe tłumiące UV - informacje dodatkowe
Skład chemiczny (wagowo w ppm; bezpośredni odczyt ze spektrometru)
| Cr | Ge | Fe | Mg | Ti | Ca | Al | Na | Li | K | OH |
|---|---|---|---|---|---|---|---|---|---|---|
| <0.5 | <0.4 | 1.5 | 0.5 | 2.5 | 2.3 | 2.5 | 2.5 | 0.36 | 2.5 | 1-50 |
Tolerancja wymiarów
| Zakres OD | OD | WT | TL | TK | Ugięcie/1220mm |
|---|---|---|---|---|---|
| <= 6 mm | ± 2,0 % | ± 10 % | 12% | 2.0 % | 2.5 mm |
| 6 - 15 mm | ± 1,25 % | ± 8 % | 10% | 1.5 % | 2.5 mm |
| 15 - 20 mm | ± 1,25 % | ± 10 % | 15% | 1.5 % | 2.5 mm |
| 20 - 25 mm | ± 1,25 % | ± 10 % | 15% | 1.5 % | 3.0 mm |
| 25 - 30 mm | ± 1,35 % | ± 12 % | 15% | 1.5 % | 3.0 mm |
OD - średnica zewnętrzna
WT - grubość ścianki
TL - tolerancja liniowości
TK - tolerancja kształtu
Właściwości fizyczne
| Właściwość | Jednostka | Wartość |
|---|---|---|
| Gęstość (w 20 °C) | kg/m3 *103 | 2.2 |
| Współczynnik rozszerzalności (w zakresie 25-300 °C) | 1/°C *10-6 | 0.58 |
| Temperatura mięknienia | °C | 1620 |
| Temperatura wyżarzania | °C | 1160 |
| Punkt odkształcenia | °C | 1060 |
| Moduł Younga | Pa * 105 | 7.3 |
Transmitancja przy grubości 1,0 mm
| Długość fali | [nm] | <220 | 230-280 | 290-330 | 315 | 350 | 380 | 590 | 780 |
|---|---|---|---|---|---|---|---|---|---|
| Przepuszczalność | % | 0 | <19 | 0 | 15 | 88 | 92 | 93 | 93 |
