Płynowskazy – typ 708

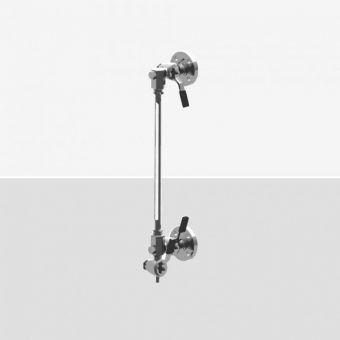

Typ 708
Zastosowanie
Płynowskazy typu 708 służą do wskazywania poziomu cieczy w zbiornikach ciśnieniowych o ciśnieniu roboczym do 10 barów. Mogą być stosowane również do kotłów o temperaturze roboczej do 150°C.
W zależności od usytuowania rączek, głowice płynowskazowe montowane są w wykonaniu prawym lub lewym.
W przypadku, gdy zamówienie nie określa rodzaju wykonania, głowice płynowskazowe montowane są w wykonaniu prawym.
Płynowskazy produkowane są przez polskich producentów. Występują w kilku wykonaniach:
- 708 - w wykonaniu standardowym
- 708CrNi - w wykonaniu kwasoodpornym
Budowa

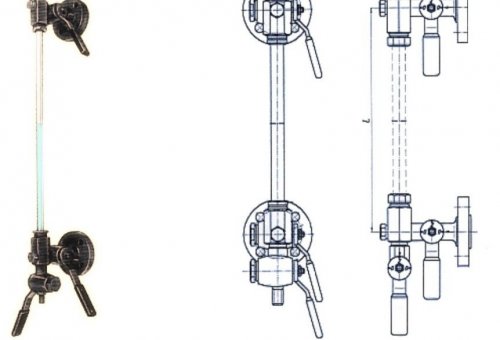

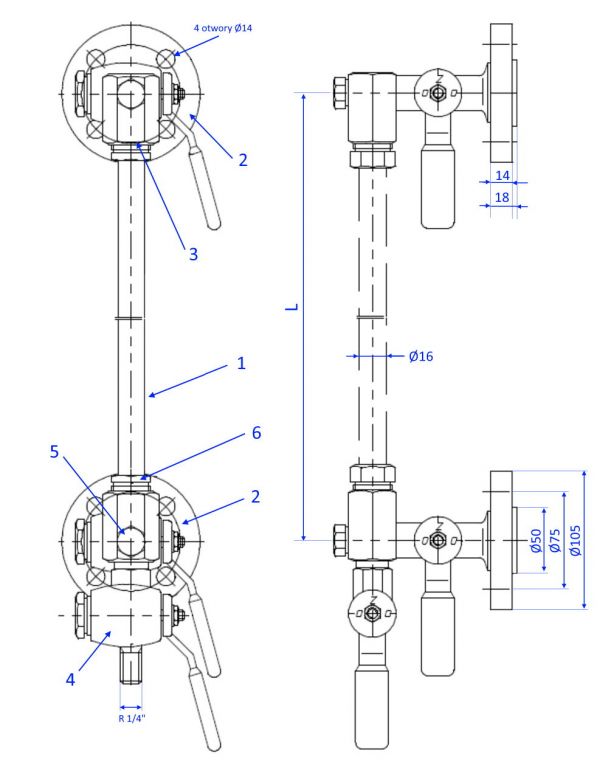

 Zestaw składa się z rurki szklanej (1), która jest elementem wskazującym, oraz dwóch głowic kołnierzowych (2) posiadających zamontowane zawory tłoczkowe. Głowice połączone są łącznikiem dławicowym (3) oraz kurkiem spustowym (4) za pomocą śrub (5). Połączenie rurki szklanej uszczelnione jest szczeliwem dławicowym dociskanym wkrętką (6). Głowice można montować w wykonaniu lewym (rączki po lewej stronie) lub prawym. Zmianę wykonania uzyskuje się poprzez poluzowanie śruby (5) i obrót głowic kołnierzowych o 180° względem łącznika dławicowego i kurka spustowego. |
Materiały
| Nr | Nazwa | Materiał | |
|---|---|---|---|
| 708/708Z | 708CrNi/708ZCrNi | ||
| 1 | Rurka szklana | Szkło | Szkło |
| 2 | Głowica kołnierzowa | St4S | X6CrNiTi18-10 |
| 3 | Łącznik dławicowy | A10X | X6CrNiTi18-10 |
| 4 | Kurek spustowy | St4S | X6CrNiTi18-10 |
| 5 | Śruba | A10X | X6CrNiTi18-10 |
| 6 | Wkrętka | A10X(St3S) | X6CrNiTi18-10 |
Masa głowicy - 5,3kg
Kołnierze przyłączeniowe głowic wiercone są na PN 40 jak dla DN20 i wykonane z powierzchniami uszczelniającymi typu E z wypustem wg PN EN 1092-1.

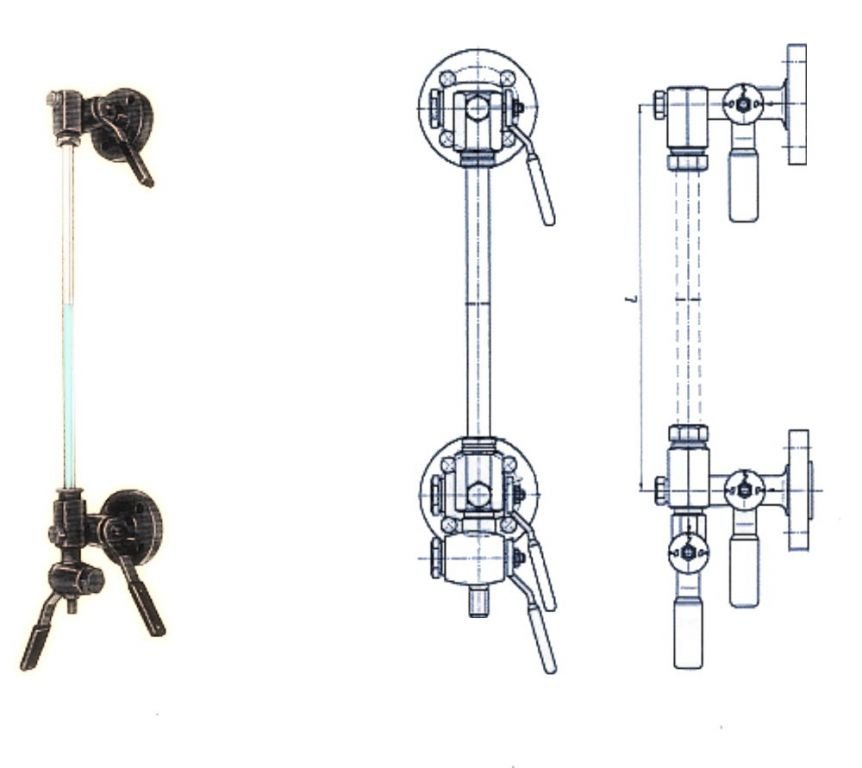

Płynowskazy mogą być dostarczone z rurką płynowskazową lub bez niej. Możemy także dostarczyć dodatkowe rurki płynowskazowe (zob. tutaj). Długość rurki należy obliczyć ze wzoru:
Długość rurki = rozstaw głowic L - 28 mm
