Płynowskazy – typ 707 i 707WM
Typ 707 i 707WM
Płynowskazy kołnierzowe nieprzechylne z rurką szklaną nr kat. 707, 707WM przeznaczone są do kotłów parowych, zbiorników wody i innych cieczy nie powodujących korozji o maksymalnej temperaturze 473K (200°C). Stosowane są w przemyśle okrętowym.
Płynowskazy produkowane są przez polskich producentów. Występują w dwóch wykonaniach:
- Wykonanie normalne
- Wykonanie morskie - WM
Charakterystyka

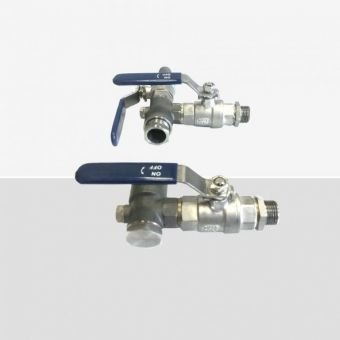

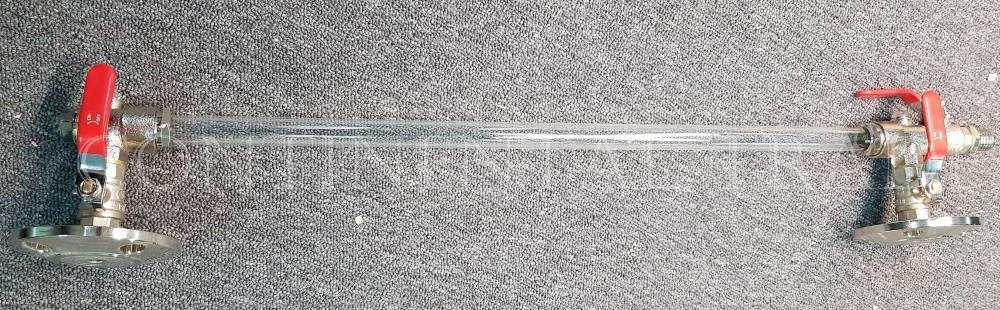

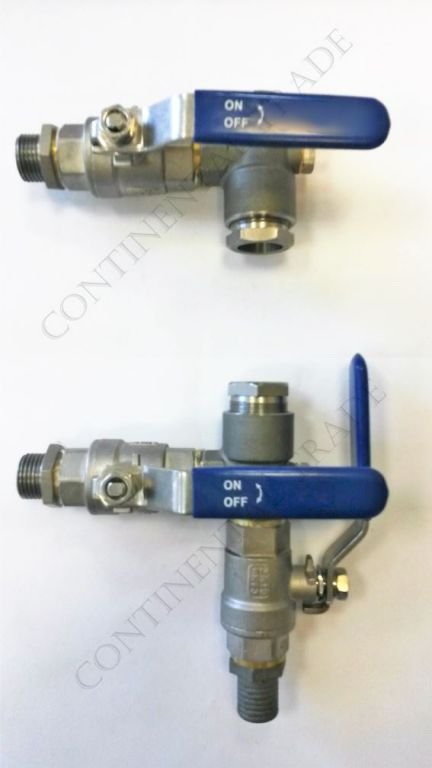

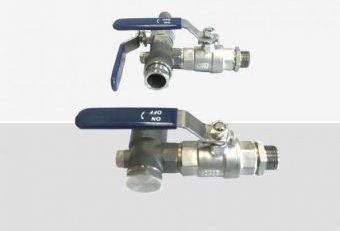

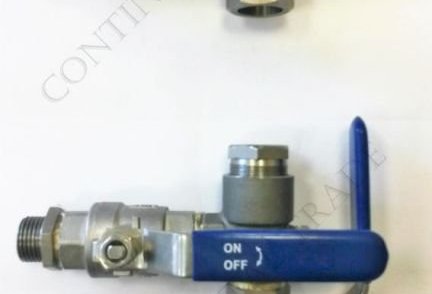

Komplet głowic płynowskazów rurkowych składa się z głowicy górnej i dolnej zaopatrzonej w kurek spustowy. Głowice mogą być wykonane jako prawe (rączki kurków po prawej stronie) lub jako lewe. W zależności od potrzeb zamawiającego mogą być wyposażone w przyłącze kołnierzowe lub gwintowane. W czasie montowania na zbiorniku należy założyć pomiędzy głowice (górną i dolną) rurkę szklaną o średnicy zewnętrznej 20 mm.

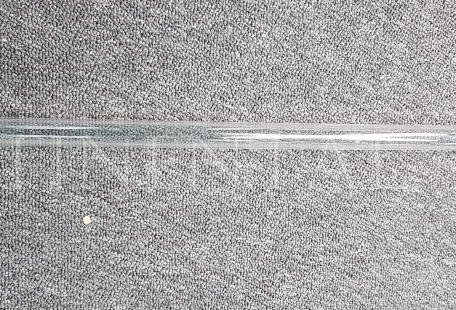

Rurki wodowskazowe do zestawu typy 707 o długości wynikającej z potrzeb instalacyjnych klienta mogą być przycięte i dostarczone w zestawie z płynowskazem lub osobno, jako uzupełnienie tego zestawu.

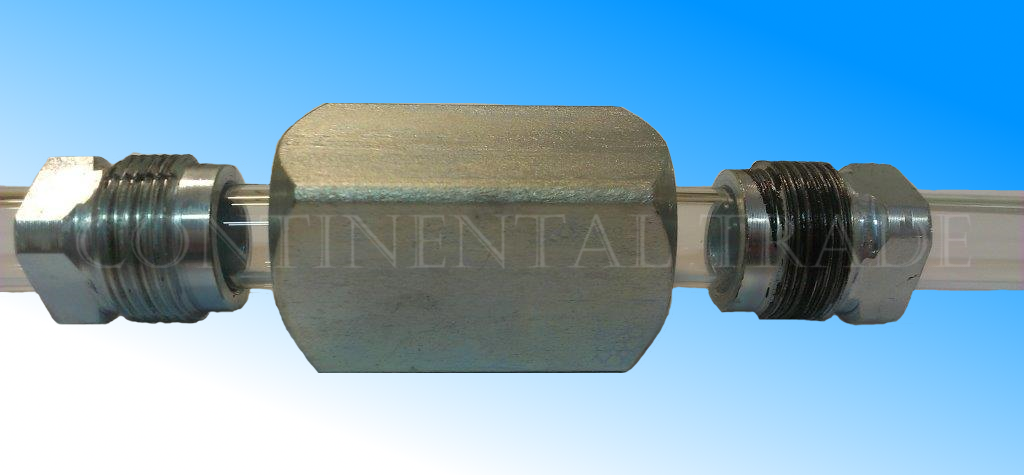

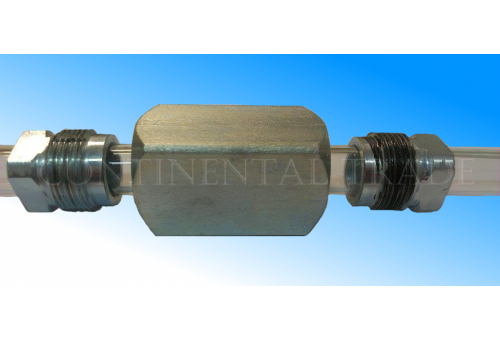

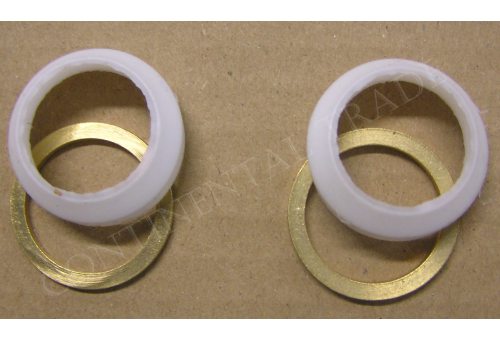

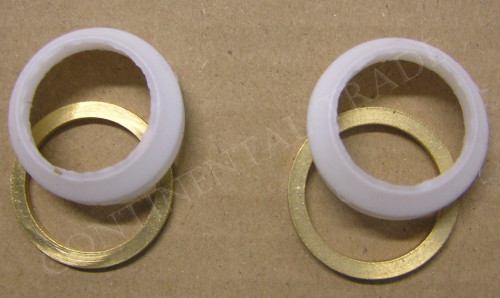

Oferujemy także dostawę elementów uszczelniających rurę płynowskazową dla zestawów typu 707, na którą składają się uszczelki teflonowe i podkładki mosiężne (zob. tutaj). Zestaw umożliwia skuteczne uszczelnienie rury płynowskazowej w głowicy płynowskazu typu 707.
Materiały
Podstawowe elementy głowicy:
- w wykonaniu standardowym mosiądz MO59
- w wykonaniu kwasoodpornym OH18N9
Przyłącza:
- Przyłącza kołnierzowe wg PN-ISO 7005-1.1996
Główne wymiary:

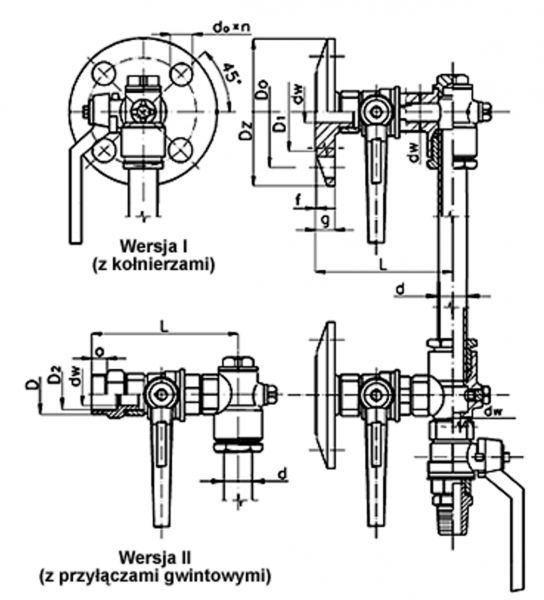

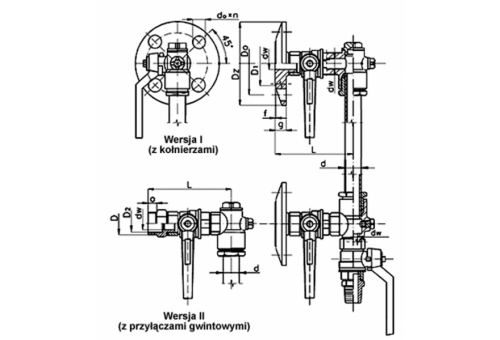

| Wersja | dw | Dz | D1 | Do | do x n | f | g | L | d | a | D | D2 | Masa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [mm] | [cale] | [kg] | |||||||||||
| I (z kołnierzami) |
14 | 100 | 58 | 75 | 15 x 4 | 1 | 14 | 91 | 20 | - | - | - | 2,35 |
| II (z przyłączami gwintowanymi) |
14 | - | - | - | - | - | - | 97 | 20 | 10,5 | G3/4 | G1/2 | 1,10 |
Zakres stosowania:
| Wykonanie | Ciśnienie nominalne PN |
Ciśnienie próbne |
Maksymalne ciśnienie robocze przy temp. czynnika 200°C |
|
|---|---|---|---|---|
| Kadłuba | Zamknięcia | |||
| [MPa] | ||||
| Normalne | 16 | 2,4 | 1,6 | 1,6 |
| Morskie | 16 | 3,2 | 2,4 | 1,6 |
