Płynowskazy – typ 411

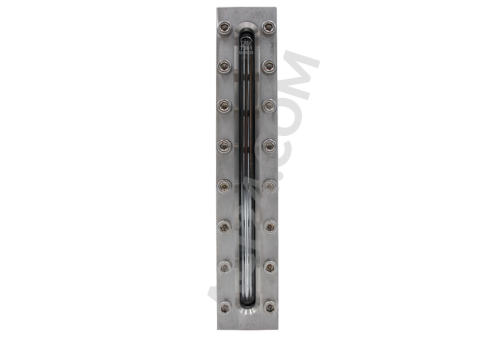

Poziomowskaz z króćcami do wspawania w tylnej ścianie
Poziomowskaz typu 411 to konstrukcja z wziernikiem ze szkła borokrzemowego zgodnego z DIN 7081. W pełni zamknięta obudowa wyposażona jest w zaślepione otwory spustowe oraz króćce z tyłu do przyspawania bezpośrednio na ścianie zbiornika.
Zastosowane szkło borokrzemowe DIN 7081 jest odporne na większość kwasów i wiele chemikaliów. Jeśli jednak szkło borokrzemowe nie jest odpowiednie do warunków pracy, możliwe jest użycie wysokiej jakości szkła kwarcowego lub szafirowego.
Standardowe szkło zgodne z DIN 7081 jest dostępne w wariantach "Reflex" i "Transparent". Przezroczyste szkła wzierne (wariant "Transparent") można dodatkowo zabezpieczyć za pomocą osłony z miki, aby chronić powierzchnię szkła przed zwiększonym zużyciem w wyniku działania agresywnych mediów lub wysokich temperatur. W przypadku paneli refleksyjnych nie stosuje się osłon z miki, zaś rowki wytłoczone na wewnętrznej stronie szkła zapewniają wyraźniejszy odczyt poziomu cieczy, szczególnie w przypadku cieczy bezbarwnych lub przezroczystych.
Materiały:
Ramka górna i dolna:
- 1.4571; 1.4404, 1.4462, RSt 37-2 / H II
Śruby i nakrętki:
- A4-70
Szkło:
- refleksyjne lub transparentne szkło borokrzemowe zgodne z DIN7081
Uszczelki:
- zależnie od zastosowania
Kształt:
- Wziernik prostokątny do ciśnień max 35 bar i krócami do wspawania Ø 20 x 2,6
Rozmiar nominalny:
- Długość od 170 do 930 mm
Ciśnienie nominalne:
- PN16 lub PN40
Temperatury:
- Ze szkłem borokrzemowym DIN7081 do max. 243°C
- Ze szkłem sodowo-wapniowym DIN8903 do max. 100°C
Opcje:
- dostępne jest wykonanie opcjonalne

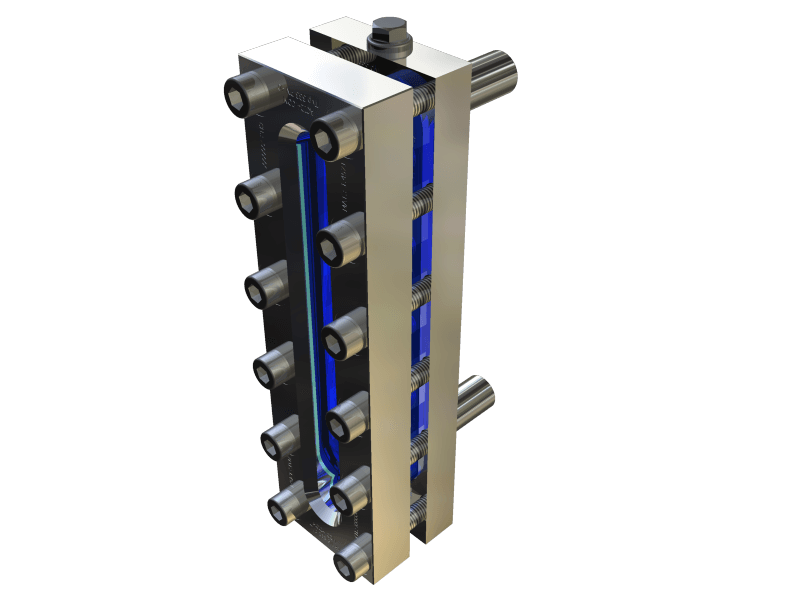

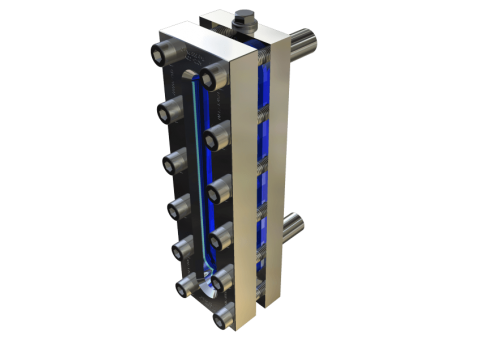

Poniżej możesz obejrzeć model 3D tego poziomowskazu
