Osłony mikowe
Osłony mikowe są najlepszą ochroną szkieł w płaskich w przeźroczystych wziernikach i wskaźnikach poziomu używanych w wysokociśnieniowych kotłach parowych. Osłony przedłużają żywotność urządzeń pomiarowych i zwiększając czas użytkowania szkieł wziernych szczególnie przy zwiększonym ciśnieniu i wysokiej temperaturze.

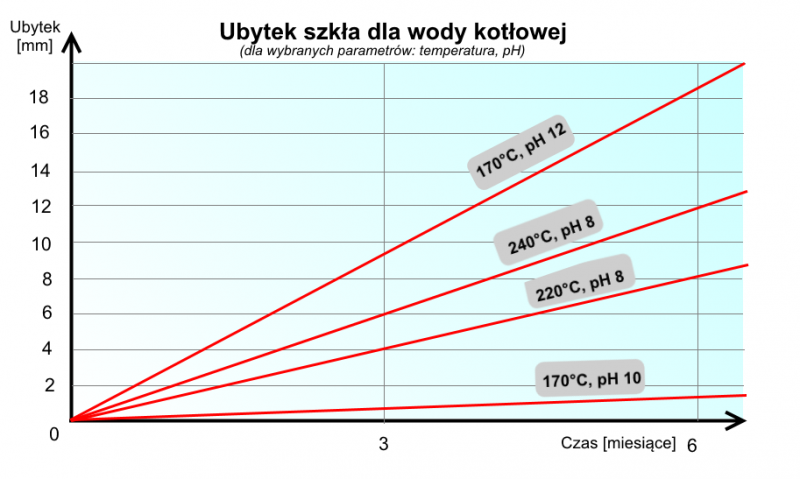

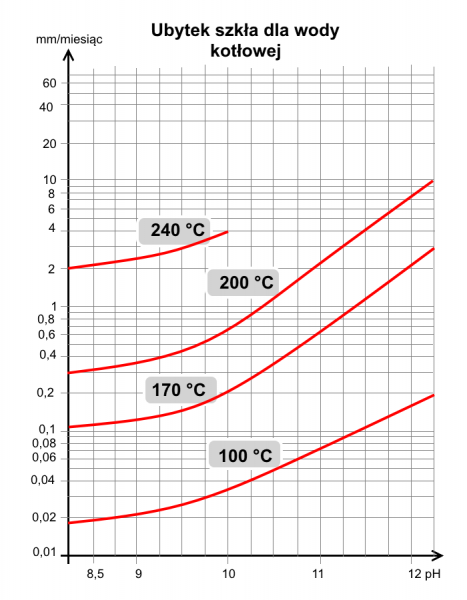

Szkła wzierne przeznaczone do obserwacji poziomu wody w kotłach parowych są wystawione na trudne warunki pracy (termiczne, mechaniczne i chemiczne). Styk (poziom) pary i wody jest w ciągłym ruchu, woda odparowuje, na powierzchni szkła krystalizują się osady substancji mineralnych, które agresywnie oddziałują na powierzchnię szkła, szczególnie przy wyższych temperaturach i ciśnieniach oraz zależnie od wartości pH cieczy. Oddziaływanie to powoduje nie tylko matowienie szkła, ale także jego erozję, objawiającą się zmniejszaniem grubości szkła płynowskazowego, co zmniejsza jego wytrzymałość i może doprowadzić do niebezpiecznej awarii. Ubytki szkła mogą sięgać pojedynczych milimetrów na miesiąc (zob. rys. poniżej).
Osłony mikowe powinny być obowiązkowo stosowane, gdy ciśnienie pary przewyższa 40 barów, a temperatura przekracza 200°C.
Naturalna mika charakteryzuje się wysoką wytrzymałością cieplną, jest przeźroczysta; optycznie czysta, giętka, płaska i niełamliwa. Przeźroczystość miki nie ulega wpływom zmian temperatury, a także działaniu gazów i oparów w otoczeniu w którym pracuje. Dodatkowo mika jest odporna na wstrząsy, odkształcenia i drgania dlatego też stosowana jest jako ochrona szkieł wziernych narażonych na uszkodzenia mechaniczne i działanie żrących substancji chemicznych.
Zazwyczaj nakładki mikowe są dostarczane w komplecie ze szkłem płynowskazowym i uszczelkami (zob. przykładowy zestaw tutaj), ale mogą być także dostarczone osobno. Możemy dostarczyć nakładki o nietypowych rozmiarach i kształtach (zob. także strony opisujące Okienka mikowe i Dyski mikowe w rozdziale Nasza oferta/Mika/Mika naturalna/Mika blokowa).
Osłony mikowe dają doskonałe zabezpieczenie przed kwasami, parą wodną, wodą, powietrzem i olejem pod wysokim ciśnieniem i temperaturą oraz eliminują ryzyko pęknięcia, złamania, wstrząsu, spalenia, wypłukania szkła.
Mika naturalna jest mało odporna na działanie kwasu fluorowodorowego. Jeśli Twoja instalacja pracuje z takim medium, skontaktuj się z nami, zaproponujemy osłony z innych nowoczesnych materiałów odpornych na działanie tego kwasu.
W dostarczanych osłonach mikowych strona przeznaczona do kontaktu z medium (wodą, parą itp.) posiada specjalne oznaczenie ("waterside"). Osłony mikowe wykonywane są z najwyższej jakości przezroczystej miki naturalnej muskowit (gatunek Rubby Stained A).
Jako naturalny minerał, mają strukturę warstwową, ale nie wolno tych warstw rozdzielać ani przekładać ! Dzięki zjawisku adhezji naturalnie wytworzone warstwy miki gwarantują jej szczelność. Każda próba ingerencji (rozwarstwienia) może spowodować utratę szczelności i istotne zmniejszenie skuteczności działania osłony mikowej.
Wszystkie osłony mikowe są dokładnie testowane elektronicznie pod względem jakości i niezawodności przed dostawą. Dostarczane są w indywidualnych opakowaniach, aby wyeliminować zarysowania i zabezpieczyć je przed uszkodzeniem.
Instrukcja obsługi i konserwacji dołączana jest do każdego opakowania.
Wymiary
STANDARDOWE WYMIARY OSŁON MIKOWYCH
| Nr | Typ A/B | Typ A | Typ B/H | Typ TA-28 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | S | D | S | D | S | D | S | |||||
| 0 | 95 | x | 24 | 95 | x | 30 | 95 | x | 34 | |||
| I | 115 | x | 24 | 115 | x | 30 | 115 | x | 34 | 133 | x | 47 |
| II | 140 | x | 24 | 140 | x | 30 | 140 | x | 34 | 158 | x | 47 |
| III | 165 | x | 24 | 165 | x | 30 | 165 | x | 34 | 183 | x | 47 |
| IV | 190 | x | 24 | 190 | x | 30 | 190 | x | 34 | 208 | x | 47 |
| V | 220 | x | 24 | 220 | x | 30 | 220 | x | 34 | 238 | x | 47 |
| VI | 250 | x | 24 | 250 | x | 30 | 250 | x | 34 | 268 | x | 47 |
| VII | 280 | x | 24 | 280 | x | 30 | 280 | x | 34 | 298 | x | 47 |
| VIII | 310 | x | 24 | 320 | x | 30 | 320 | x | 34 | 338 | x | 47 |
| IX | 320 | x | 24 | 340 | x | 30 | 340 | x | 34 | 358 | x | 47 |
| X | 340 | x | 24 | 370 | x | 30 | 370 | x | 34 | 378 | x | 47 |
| XI | 360 | x | 24 | 400 | x | 30 | 400 | x | 34 | |||
| XII | 370 | x | 24 | 430 | x | 30 | 430 | x | 34 | |||
| XIII | 400 | x | 24 | 460 | x | 30 | 460 | x | 34 | |||
| XIV | 430 | x | 24 | 500 | x | 30 | 500 | x | 34 | |||

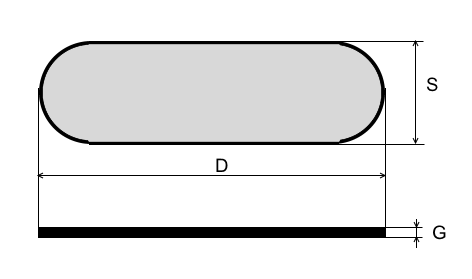

D = długość, S = szerokość
Powyższe wymiary podane są w mm.
Standardowa grubość G:
0,10 - 0,15 mm / 0,13 - 0,17 mm
0,15 - 0,20 mm / 0,18 - 0,20 mm
0,20 - 0,30 mm / 0,30 - 0,40 mm
Powyższa tabela nie odzwierciedla pełnego zakresu osłon mikowych. Dostarczamy także osłony w innych rozmiarach według wymagań Klientów. Prosimy o kontakt w tej sprawie.

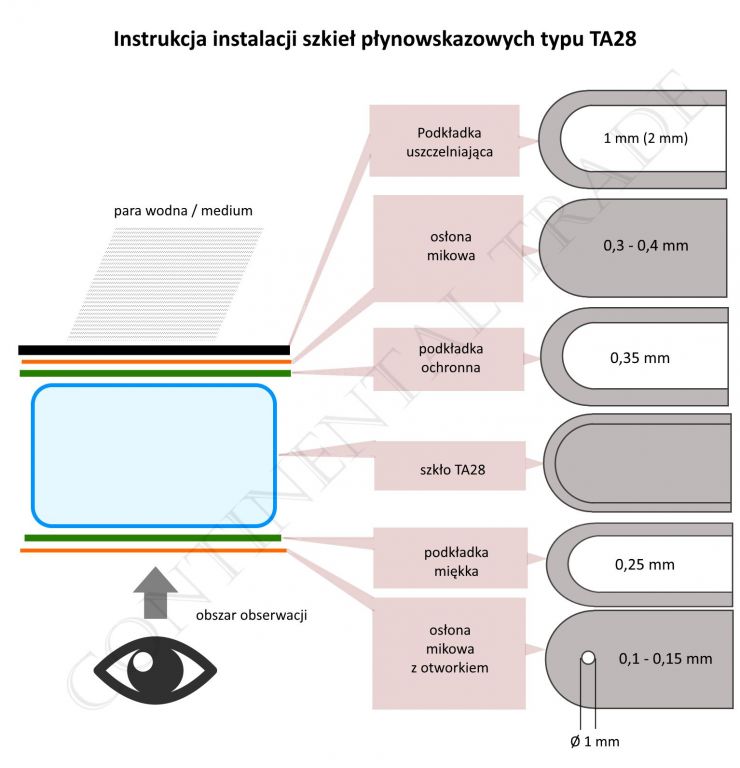

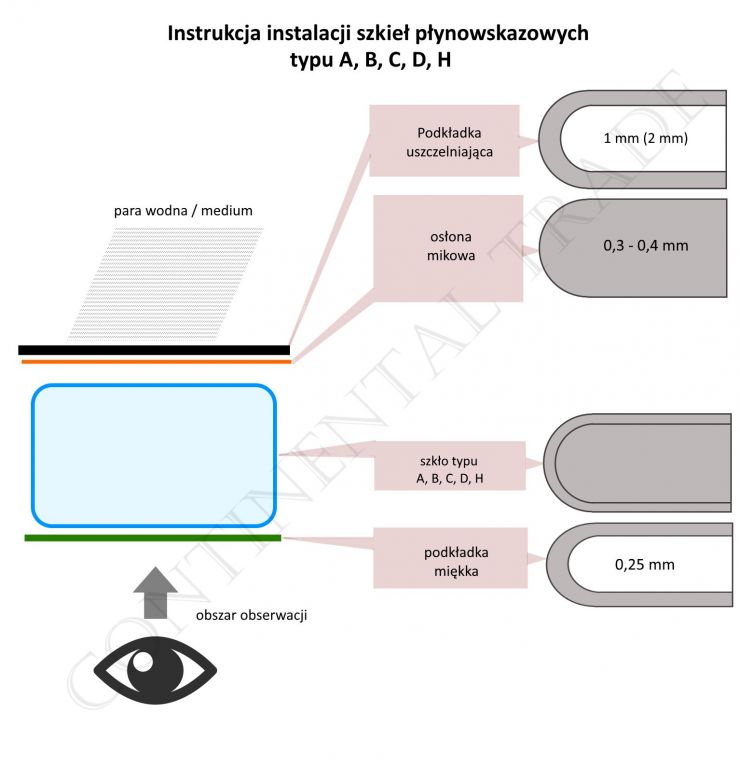

Instalacja osłon mikowych

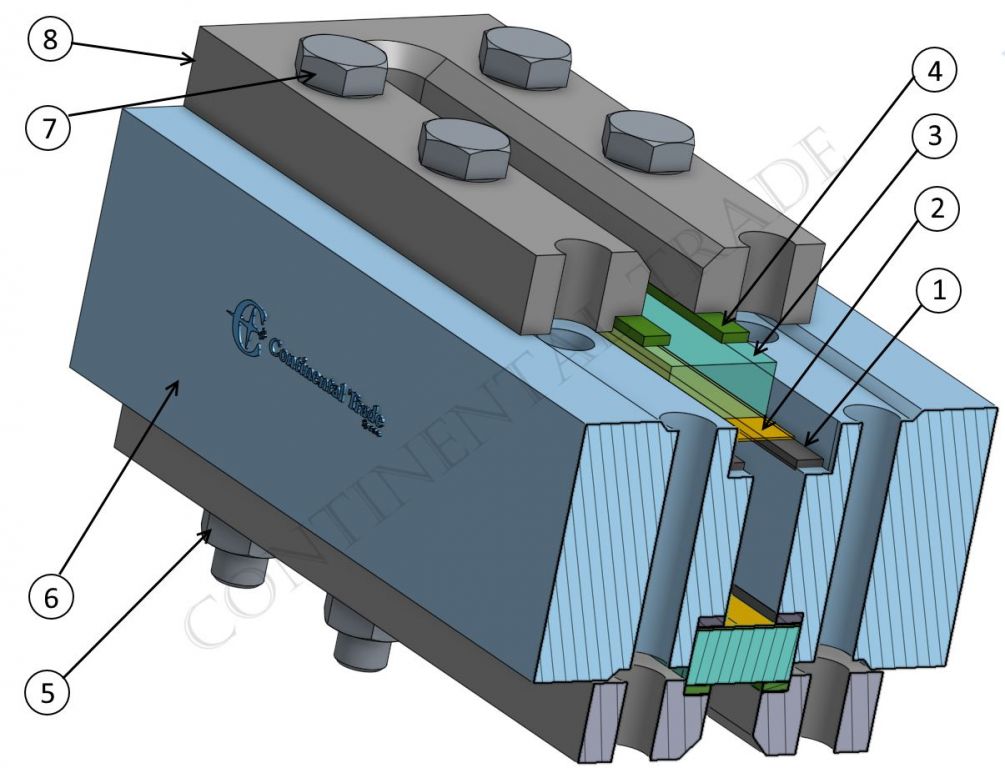

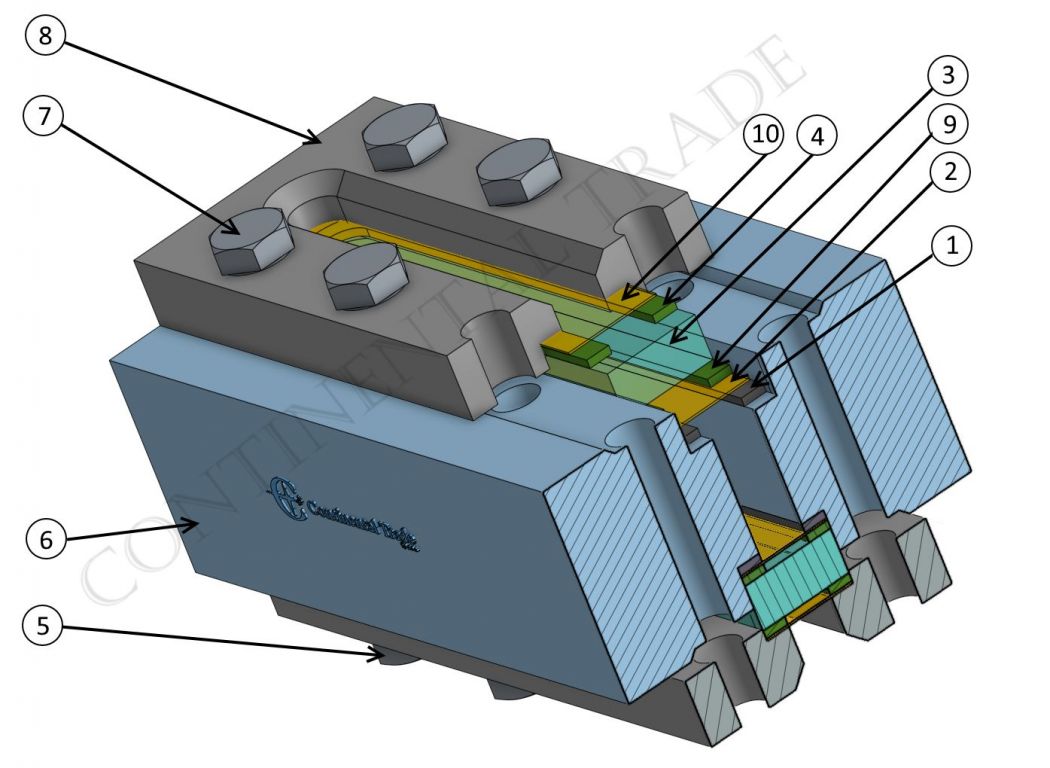

Oznaczenia:
1. Uszczelka grafitowa
2. Osłona mikowa
3. Szkło transparentne
4. Uszczelka
5. Nakrętka sześciokątna
6. Korpus
7. Śruba
8. Pokrywa czołowa korpusu
9. Podkładka ochronna
10. Osłona mikowa z otworkiem
Warto wiedzieć: zadaniem osłony mikowej instalowanej na zewnątrz (tj. po stronie patrzącego) jest zmniejszenie szoku termicznego, na jaki narażone jest szkło wzierne, pracujące z jednej strony w środowisku o wysokiej temperaturze (para, gorąca woda), a z drugiej, z niską (pokojową) temperaturą otoczenia. Zewnętrzna osłona mikowa przyczynia się do dłuższej bezawaryjnej pracy zestawu. Otwór wykonany w tej osłonie zabezpiecza przed pozostaniem wilgoci pomiędzy szkłem a miką podczas montowania zestawu, a także wyrównuje ciśnienie pod i nad osłoną w trakcie normalnej eksploatacji.
Klasyfikacja jakości miki wg wyglądu
Klasyfikacja jakościowa wg wyglądu
W zależności od jakości, w normie D-351 ogłoszonej przez ASTM, wyróżniono 12 kategorii płatów mikowych (niektóre przedsiębiorstwa stosują swoje własne klasyfikacje, mogące zawierać inną ilość kategorii). Poniżej opisano poszczególne kategorie od V1 do V10A zgodnie ze specyfikacją ASTM, stosowaną także w naszym przedsiębiorstwie. Im niższy numer kategorii tym, generalnie ujmując, lepsza jakość płata mikowego.
| Kategoria | Nazwa | Opis |
| V1 | Czysta | Twarda, o jednolitej barwie, prawie płaska, bez żadnych plam, wtrąceń obcych, pęknięć i temu podobnych wad. |
| V2 | Czysta z nieznacznymi przebarwieniami | Twarda, o jednolitej barwie, niemal płaska, może zawierać niewielkie przebarwienia, z bardzo lekkimi wtrąceniami powietrza, w nie więcejniż 1/4 powierzchni użytkowej. |
| V3 | Z lekkimi przebarwieniami | Twarda, o jednolitej barwie, może zawierać niewielkie fale i lekkie przebarwienia, nieliczne pęcherzyki powietrza, w nie więcej niż 1/2 powierzchni użytkowej. |
| V4 | Z wyraźnymi przebarwieniami | Twarda, o jednolitej barwie, może zawierać niewielkie przebarwienia, średnie pofalowanie, delikatne odbarwienia, średnie ilości pęcherzyków powietrza, w nie więcej niż 2/3 powierzchni użytkowej. |
| V5 | Z przebarwieniami - jakość A | Twarda, może zawierać średnią ilość pęcherzyków powietrza równomiernie rozłożonych na powierzchni użytkowej; niewielkie zielone plamy roślinne, o średniej lub mocnej falistości (jeśli określono). |
| V6 | Z przebarwieniami - jakość B | Twarda, może zawierać duże ilości pęcherzyków powietrza, średnio pofalowana, zielone plamy roślinne, niewielkie czarne i czerwone kropki (mineralne)oraz ślady gliny. |
| V7 | Z wyraźnymi przebarwieniami | Twarda, może zawierać liczne pęcherzyki powietrza i pofalowania, nieliczne czarne i czerwone kropki (mineralne), średnie plamy zmętnienia, plamy z gliny i plamy zielone (roślinne). Dopuszczalna: miękka, z klamrami i grzebieniami oraz zmatowieniami, jeśli podano. |
| V7A | Mocno przebarwiona | Twarda lub miękka. Może zawierać liczne fale i pęcherze powietrza oraz mętne plamy, czarne i czerwone kropki (mineralne). Nieliczne czarne i czerwone przebarwienia (mineralne), klamry, i grzbiety. Ponadto, zielone plamy (roślinne), plamy gliny, pajączki i zmatowienia. |
| V8 | Z czarnymi punktami | Twarda, może zawierać średnie pofalowania, liczne pęcherzyki powietrza, mętne plamy, delikatne czarne i czerwone kropki (mineralne) oraz zielone plamy (roślinne). |
| V9 | Z czarnymi wtrąceniami | Twarda, może zawierać średnie pofalowania, liczne pęcherzyki powietrza, mętne plamy, delikatne czarne i czerwone kropki (mineralne) i zielone plamy (roślinne),niewielkie czarne plamy (mineralne) oraz zmatowienia. |
| V10 | O czarnym zabarwieniu | Twarda, może zawierać średnie pofalowania, liczne pęcherzyki powietrza, mętne plamy, delikatne czarne i czerwone kropki (mineralne), zielone plamy (roślinne) oraz zmatowienia, średnie czarne plamy (mineralne), niewielkie plamy czerwone (mineralne) i ślady gliny. |
| V10A | Mocne czarne i czerwone przebarwienia | Twarda, może zawierać liczne pofalowania i wtrącenia powietrza, mętne plamy, delikatne czarne i czerwone kropki (mineralne), czarne i czerwone plamy (mineralne), zielone plamy (roślinne) i zmatowienia, bardzo liczne czarne i czerwone plamy (mineralne) oraz możliwe plamy z gliny. Miękka, jeśli podano. |
Szczegółową specyfikację poszczególnych kategorii zawiera poniższa tabela, która w postaci pliku PDF (do pobrania) jest dostępna na dole strony.
Standardy jakościowe miki (wg ASTM Classification D 351)
| V1 | V2 | V3 | V4 | V5 | V6 | V7 | V7A | V8 | V9 | V10 | V10A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Przebarwienia kryształu | X | *D | *D | *D | * | * | * | * | * | * | * | * | |
| Wtrącenia powietrza | Bardzo nieliczne | X | * | * | * | * | * | * | * | * | * | * | * |
| Nieliczne | X | X | * | * | * | * | * | * | * | * | * | * | |
| Średnie | X | X | X | *E | *F | * | * | * | * | * | * | * | |
| Liczne | X | X | X | X | X | * | * | * | * | * | * | * | |
| Plamy | X | X | X | X | X | X | *G | *H | * | * | * | * | |
| Czarne i czerwone punkty (mineralne) | X | X | X | X | X | *D | *D | *H | * | * | * | * | |
| Czarne plamy (mineralne) | X | X | X | X | X | X | X | *G | X | *D | *G | *H | |
| Czerwone plamy (mineralne) | X | X | X | X | X | X | X | *G | X | X | *D | * | |
| Czarne i czerwone plamy (mineralne) | X | X | X | X | X | X | X | X | X | X | X | * | |
| Zielone plamy (roślinne) | X | X | X | X | *D | *G | *G | * | * | * | * | * | |
| Ślady gliny | * | * | * | * | * | *D | *G | * | X | X | *D | *D | |
| Falistość | Prawie płaska | * | * | * | * | * | * | * | * | * | * | * | * |
| Niewielka | X | X | * | * | * | * | * | * | * | * | * | * | |
| Średnia | X | X | X | * | * | * | * | * | * | * | * | * | |
| Mocna | X | X | X | X | X | * | * | * | X | X | X | * | |
| Twardość | Twarda | * | * | * | * | * | * | * | * | * | * | * | * |
| Miękka | X | X | X | X | X | X | S | * | X | X | X | S | |
| Kamienie, dziury | X | X | X | X | X | X | X | X | X | X | X | X | |
| Klamry | X | X | X | X | X | X | S | *G | X | X | X | X | |
| Gwiazdki | X | X | X | X | X | X | X | X | X | X | X | X | |
| Prążki | X | X | X | X | X | X | S | *G | X | X | X | X | |
| Rozdarcia | X | X | X | X | X | X | X | X | X | X | X | X | |
| Pęknięcia | X | X | X | X | X | X | X | X | X | X | X | X | |
| Pęknięcia włoskowate | X | X | X | X | X | X | X | X | X | X | X | X | |
| Kliny | X | X | X | X | X | X | X | X | X | X | X | X | |
| Splątane warstwy | X | X | X | X | X | X | X | X | X | X | X | X | |
| Pajączki | X | X | X | X | X | X | X | * | X | X | X | X | |
| Matowość | X | X | X | X | X | X | S | * | X | * | * | * | |
Oznaczenia
| Dopuszczalne | * |
| Niedopuszczalne | X |
| Dopuszczalne, tylko jeśli określono | S |
| Nieliczne i małe w 1/4 powierzchni użytkowej | A |
| Kilka na 1/2 powierzchni użytkowej | B |
| Bardzo liczne | C |
| Niewielkie | D |
| Kilka na 1/3 powierzchni użytkowej | E |
| Równomiernie rozłożone | F |
| Średnio | G |
| Dużo | H |
Dane prezentowane w niniejszym opracowaniu oparte są na najlepszej wiedzy. Continental Trade zastrzega sobie możliwość ich aktualizacji i wprowadzania zmian zgodnie z postępem wiedzy i techniki. Podane dane nie są jednak podstawą przyjęcia odpowiedzialności za poprawne funkcjonowanie, które jest uwarunkowane wieloma czynnikami, wymagającymi rozpoznania dla każdego indywidualnego przypadku.
