Typ 570

Kątowy (kolankowy) wizjer przepływu typu 570

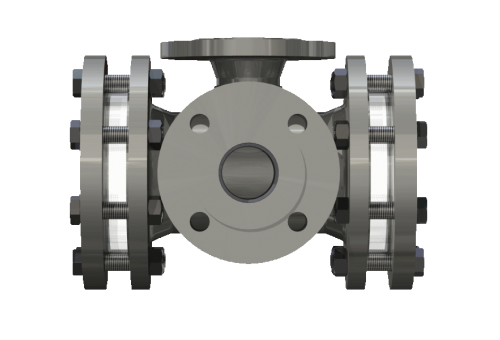

Wizjer kątowy typu 570 jest wizjerem przepływu z kołnierzami łączącymi przesuniętymi o 90°, dlatego idealnie nadaje się do montażu na łukach (kolankach) rurociągów.

Wizjery typu 570 zawierają typowe borokrzemowe szkła wzierne zgodne z normą DIN 7080, z powodzeniem stosowane od lat w wielu naszych wziernikach. Szkło to jest odporne na większość chemikaliów. W przypadku mediów alkalicznych i wysokich temperatur zalecamy dodatkowo zabezpieczyć powierzchnię szkła za pomocą osłony mikowej.

Jako materiały uszczelniające stosujemy wysokiej jakości uszczelki płaskie znanych producentów. Standardowo instalujemy uszczelki z włókna aramidowego KlingerSIL C4400, które są odpowiednie dla większości zastosowań. Do zastosowań o specjalnych wymaganiach oferujemy uszczelki grafitowe Frenzelit Novaphit MST lub uszczelki płaskie wykonane z czystego lub modyfikowanego PTFE. Posiadamy również w magazynie miękkie materiały uszczelniające, takie jak silikon, EPDM lub NBR.

Korpus wykonywany jest z wysokiej jakości stali i stopów stali nierdzewnej dopuszczonych do budowy urządzeń ciśnieniowych. Stosujemy różne gatunki stali, od takich jak P265GH, po odporne na korozję stopy stali nierdzewnej, takie jak 1.4404 i 1.4571. Na życzenie dostępne są również specjalne stopy, takie jak Hastelloy.

Kołnierze łączące standardowo wykonywane są zgodnie z DIN EN 1092-1, ale możemy również produkować kołnierze w oparciu o inne standardy, takie jak ASME B16.5, a nawet kołnierze specjalne zgodnie z indywidualnymi specyfikacjami.

Podobnie jak w przypadku innych wizjerów przepływu z płaskimi szkłami wziernymi, mogą być one wyposażone w urządzenia czyszczące, takie jak wycieraczki i dysze spryskujące a także lampy halogenowe i LED.
