Typ 320 - PN10/16

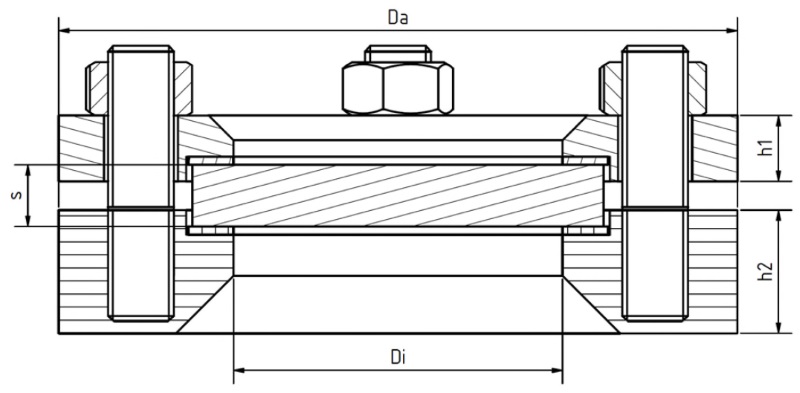

Sposób wymiarowania: Wymiary: ŚrednicaD [mm] Grubośćs [mm] Ciśnienie[bar] Uwagi 24 10 150 poza normą 30 12 150 poza normą 15 200 poza normą 31,6 12,75 150 poza normą   aluminosilikatowe 33 14 150 poza normą 33,12 15,95   aluminosilikatowe 34 17 200 poza normą   aluminosilikatowe 35 7 25 poza normą 40 10 40 poza normą 12 50 poza normą 44 10 40 poza normą 12 50 poza normą 45 10 40 zgodne z DIN 7080 12 50 zgodne z DIN 7080 50 10 25 zgodne z DIN 7080 12 40 zgodne z DIN 7080 55 6,5 6 poza normą 10 25 poza normą 60 10 16 zgodne z DIN 7080 12 25 zgodne z DIN 7080 15 40 zgodne z DIN 7080 20 95 poza normą 63 8 8 poza normą 10 16 zgodne z DIN 7080 12 25 zgodne z DIN 7080 15 40 zgodne z DIN 7080 65 10 12 poza normą 15 40 poza normą 70 12 16 poza normą 15 25 poza normą 75 12 16 poza normą 80 10 10 poza normą 12 16 zgodne z DIN 7080 15 25 zgodne z DIN 7080 20 40 zgodne z DIN 7080 86 12 10 poza normą 90 10 8 poza normą 92 10 8 poza normą 94 12 10 poza normą 95 10 6 poza normą 15 16 poza normą 100 10 7 poza normą 12 10 poza normą 15 16 zgodne z DIN 7080 20 25 zgodne z DIN 7080 25 40 zgodne z DIN 7080 105 15 16 poza normą 110 12,5 10 poza normą 20 25 poza normą 113 15 10 poza normą 115 15 10 poza normą 120 10 4 poza normą 15 10 poza normą 18 16 poza normą 125 15 10 zgodne z DIN 7080 20 16 zgodne z DIN 7080 25 25 zgodne z DIN 7080 30 40 poza normą 130 15 10 poza normą 135 15 8 poza normą 25 25 zgodne z DIN 7080 140 15 8 poza normą 150 10 2 poza normą 15 8 poza normą 20 10 zgodne z DIN 7080 25 16 zgodne z DIN 7080 30 25 zgodne z DIN 7080 160 20 12 poza normą 170 15 5 poza normą 20 10 poza normą 175 20 10 zgodne z DIN 7080 25 16 zgodne z DIN 7080 30 25 zgodne z DIN 7080 200 20 8 zgodne z DIN 7080 25 10 zgodne z DIN 7080 30 16 zgodne z DIN 7080 210 25 10 poza normą 250 20 4 poza normą 25 8 zgodne z DIN 7080 30 10 zgodne z DIN 7080 265 30 8 zgodne z DIN 7080   Uwaga: jeśli w kolumnie Uwagi nie podano inaczej, do produkcji użyto szkła borokrzemowego "extra hard" Szkło oferujemy oddzielnie lub w kompletach z uszczelkami i osłoną z miki. Tolerancja dla DIN 7080 Średnica (d1):d1 ≤ 125 mm125 mm < d1 ≤ 200 mm d1 > 200 mm  ± 0,5 mm± 0,8 mm± 1,0 mm     Grubość (s):s ≤ 20 mm s > 20 mm  + 0,5 mm / -0,25 mm+ 0,8 mm / -0,40 mm  Płaskość (e):d1 ≤ 100 mm100 mm < d1 ≤ 150 mm 150 mm < d1 ≤ 200 mmd1 > 200 mm 0,05 mm0,08 mm0,12 mm0,15 mm    Równoległość (p):d1 ≤ 100 mm100 mm < d1 ≤ 200 mm d1 > 200 mm 0,20 mm0,25 mm0,30 mm Wyznaczanie grubości / ciśnienia maksymalnego     s - teoretyczna minimalna grubość szkła [mm] dm => (d1+d2)/2 => średnia wartość wewnętrznej i zewnętrznej średnicy uszczelki d1 - zewnętrzna średnica szkła i uszczelki [mm]d2 - wewnętrzna średnica uszczelki [mm]p - maksymalne dopuszczalne ciśnienie [bar] δbB - minimalna wytrzymałość na zginanie [N/mm2] S - współczynnik bezpieczeństwa   W naszej ofercie znajdą Państwo szkła wzierne wykonane z różnego rodzaju materiału, dobieranego zależnie od warunków środowiska pracy (temperatura, ciśnienie, agresywność medium). Właściwości różnych materiałów szklanych są opisane tutaj. Do podstawowych rodzajów materiałów, z których wykonuje się szkła wzierne, należą: szkło sodowo-wapniowe - powszechnie dostępne, tanie, o temperaturze pracy do 280°C,  szkło borokrzemowe - szczególnie przydatne do zastosowań w środowisku agresywnym (kwasy, zasady, para wodna), o temperaturze pracy do 350°C, szkło aluminosilikatowe -  o temperaturze pracy do 660°C szkło ceramiczne - odporne na szok termiczny, o temperaturze pracy do 750°C szkło kwarcowe - o szerokim spectrum przepuszczalności światła (od ultrafioletu do podczerwieni),  o temperaturze pracy do 1100°C, wyroby szafirowe - o temperaturze pracy do 2000°C.   Dla poprawienia wytrzymałości, po obróbce mechanicznej szkło poddawane jest hartowaniu i odprężaniu. W celu zwiększenia odporności szkieł wziernych na agresywność środowiska pracy oraz przy wykorzystywaniu ich w wysokich temperaturach i ciśnieniach zaleca się dodatkowe stosowanie osłon mikowych. Osłony mikowe dla szkieł wziernych (dyski mikowe) opisane są tutaj. Jeśli potrzebujesz takiego rozwiązania - skontaktuj się nami. Okrągłe szkła wzierne dostarczane są osobno lub w komplecie z uszczelkami. Uszczelnienia do szkieł wziernych opisane są tutaj. Oferujemy szkła wzierne uznanych światowych marek takich jak: Spectraglass, Maxos czy Klinger co gwarantuje wysoką jakość i stabilność parametrów. Środki ostrożności przy obsłudze okrągłych szkieł wziernych W przypadku dokonania demontażu wziernika należy bezwzględnie (zgodnie z normą DIN 7080 / DIN 8902) zainstalować nowe szkło wzierne i nowe uszczelki. Jest to szczególnie istotne w przypadku zbiorników ciśnieniowych i  środowisk agresywnych. Poniższy tekst pochodzi z treści normy DIN 7080 / DIN 8902 Szkła wzierne mogą być montowane wyłącznie przez personel, który został przeszkolony w zakresie: umiejętne posługiwanie się okrągłymi szkłami wziernymi, czyszczenie gniazd wzierników, szkieł, uszczelek i innych części, a także usuwanie ciał obcych (np. opiłki) przed instalacją / ponownym montażem, umiejętne zgodne z wymogami dokręcanie śrub. Szkła wzierne, które zostały zdemontowane po użyciu, nie mogą być instalowane ponownie ! Obsługa planowa:Szkła wzierne powinny być poddawane systematycznej okresowej kontroli wzrokowej lub z użyciem ultradźwiękowych urządzeń do pomiaru grubości szkła. W przypadku zauważenia uszkodzenia szkła musi ono być natychmiast wymienione, po uprzednim zatrzymaniu procesu technologicznego. Okres używalności szkła wziernego należy określić w drodze systematycznych kontroli wzrokowych.Uwaga: całkowicie zdemineralizowana woda może rozpuszczać szkło - konieczne są częste kontrole okresowe. Pomimo starannej instalacji oraz prawidłowej eksploatacji czasami może dojść do zbicia szkła wziernego na skutek działania czynników zewnętrznych. W celu uniknięcia dostania się fragmentów szkła do produktów o charakterze krytycznym, np. do żywności na etapie projektowania urządzenia lub procesu należy przewidzieć środki bezpieczeństwa zapobiegające dostaniu się zbitego szkła do produktu.

Materiał: Kołnierz podstawowy i kołnierz pokrywy: RSt 37-2, H II, 1.4541,1.4571 (standard fabryczny) Szkło wzierne:  szkło borokrzemowe zgodne z DIN 7080 szkło sodowo-wapniowe zgodne z  DIN 8902 Uszczelki:  Klingersil lub zgodnie z wymogami Śruby: 5.6 galwanizowane, A2-70, A4-70 Kształt: zbliżony do  DIN 28120 ale dla PN2.5 Wielkość nominalna: DN50 - DN200 (większe średnice na zamówienie) Ciśnienie nominalne: do 2,5 bar Temperatury: ze szkłem sodowo-wapniowym:  max. 150 °C ze szkłem borokrzemowym:  max. 280 °C ze szkłem borokrzemowym i osłoną mikową: max. 320 °C Wykonania specjalne / opcje:  z wycieraczką SWI z oświetleniem LED lub halogenowym, również z certyfikatem ATEX z uszczelką O-ring (odpowiednią do próżni) wersja wysokotemperaturowa ze szkłem kwarcowym inne wykonania specjalne na zamówienie     Wzierniki typu 318 (PN2.5) są przeznaczone do wspawania w/na ścianie zbiornika ciśnieniowego. Umożliwiają obserwację wnętrza zbiornika, a z wyposażeniem dodatkowym także jego oświetlenie. Wzierniki typu 318 zostały zaprojektowane w oparciu o DIN 28120 dla ciśnienia roboczego do 2,5 bara. Dwa kołnierze z wysokiej jakości stali nierdzewnej 1.4571 (316Ti) obejmują okrągłe szkło wzierne wykonane z bardzo odpornego na działanie chemikaliów szkła borokrzemowego 3.3 zgodnie z DIN 7080, tworząc prawie bezobsługowy port inspekcyjny. W przeciwieństwie do wzierników opisanych w DIN 28120, typ 318 jest znacznie cieńszy, a śruby z łbem sześciokątnym ledwo wystają z kołnierza pokrywy, zmniejszając w ten sposób przestrzeń potrzebną do instalacji. Typ 318 wypełnia lukę pomiędzy bezciśnieniowym wziernikiem typu 317 i znacznie wytrzymalszymi typami 319 i 320. Wziernik jest uszczelniany za pomocą uszczelek płaskich specjalnie dobranych z szerokiej gamy materiałów uszczelniających do konkretnego zastosowania. Oprócz powszechnie stosowanych uszczelek z włókna aramidowego, możemy zaoferować uszczelnienia dla wziernika typu 318 wykonane z najnowszych materiałów, takich jak PTFE, NBR, kompozyty grafitowe i wiele innych. Jeśli maksymalna temperatura robocza szkła wynosząca 280 ° C nie jest wystarczająca dla danego zastosowania, lub płyny technologiczne są agresywne dla wytrzymałego szkła borokrzemowego,  zalecamy stosowanie osłon z miki specjalnie dopasowanych do wziernika. Osłony mikowe zapewniają dodatkową ochronę powierzchni szkła przed parą lub agresywną chemikaliami, szczególnie przed  silnymi zasadami. Podobnie jak pozostałe nasze wzierniki, typ 318 jest dostępny z wycieraczkami typu SW1, dyszami rozpylającymi lub oprawami oświetleniowymi.

Materiały: Kołnierz podstawowy i kołnierz pokrywy: 1.0460 / 1.4301 / 1.4306 (F304L) / 1.4404 (F316L) / 1.4410 (Super Duplex) / 1.4435 (F316L) / 1.4462 (F 51) / 1.4529 (Alloy 926) / 1.4539 (Alloy 904L) / 1.4541 (F321) / 1.4547 (F44) / 1.4550 (F347) / 1.4571 (316Ti) / 1.4828 / 1.4841 / 1.4876 ( Alloy 800H) / 1.4878 / 1.7335 / 2.4068 (Alloy 201) / 2.4360 (Alloy 400) / 2.4375 (Alloy K500) / 2.4602 (Alloy C-22) / 2.4605 (Alloy 59) / 2.4610 (Alloy C-4) / 2.4816 (Alloy 600) / 2.4819 (Alloy C-276) / 2.4856 (Alloy 625) / 2.4858 (Alloy 825) / 3.7035 (Titan) Kształt:  Wziernik z króćcem do wspawania DIN EN 1092 Wielkość nominalna:  DN25-DN350 Ciśnienie nominalne:  PN16 / PN25 / PN40 / PN63 / PN100 / PN160 Uszczelki: PTFE / FKM / NBR / C4400 / Silicone / EPDM / Graphite (novaphit MST)- lub wg zamówienia Temperatury:  ze szkłem sodowo-wapniowym:  max. 150 ° C ze szkłem borokrzemowym:  max. 280 ° C ze szkłem borokrzemowym i osłoną mikową:  max. 320 ° C ze szkłem kwarcowym: max. 1000 ° C (zależnie od użytych materiałów) Poniżej możesz obejrzeć model 3D tego wziernika. Opis skrócony - wziernik okrągły typu 390 Wziernik typu 390 to okrągły wziernik z króćcem do spawania. Został wykonany według DIN EN 1092 i jest przeznaczony do wspawania w rurę lub ścianki zbiorników. Szkło wzierne to sprawdzone w przemyśle i wysoce odporne szkło borokrzemowe zgodne z DIN 7080 dla temperatur roboczych do 280 °C. Po stronie przyłączeniowej wziernik typu 390 jest wyposażony w końcówkę (króciec) do spawania zgodną z wymiarami określonymi w DIN EN 1092-1, umożliwiającą jej wspawanie na końcach rur bez dodatkowego przygotowania. Kołnierze podstawy (ramka dolna) i pokrywy (ramka górna) są wykonane ze stali węglowej lub stali nierdzewnej, właściwej dla urządzeń ciśnieniowych, takiej jak P265GH, 1.4571 lub 1.4404. Specjalne materiały o wysokiej odporności, takie jak Hastelloy lub stal duplex dostępne są na życzenie. Wizjer ze szkła borokrzemowego jest uszczelniany przy użyciu wysokiej jakości materiałów uszczelniających z włókien aramidowych KlingerSIL C4400 lub Frenzelit novaphit MST o podwyższonych temperaturach pracy. Miękkie, podobne do gumy materiały, takie jak silikon, NBR lub EPDM, są również dostępne z preinstalowanym szkłem. W przypadku chemikaliów powodujących silną korozję, zalecamy czysty lub modyfikowany PTFE, GARLOCK, GYLON lub szeroką gamę specjalnych materiałów uszczelniających. Wziernik Typ 390 jest również dostępny z preinstalowanym sprzętem czyszczącym, takim jak wycieraczki i/lub dysze rozpylające. Na życzenie klienta przygotowujemy urządzenia z gwintowanymi otworami montażowymi do oświetlenia halogenowymi lub diodowymi źródłami światła.
