Typ 390V - PN16 (próżniowy)

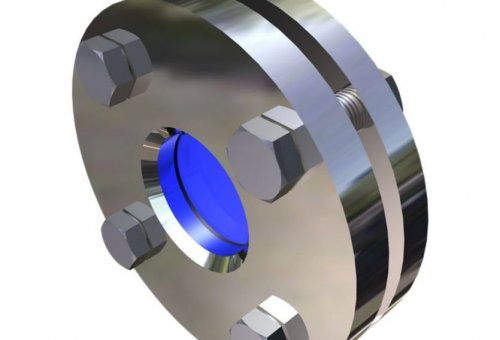

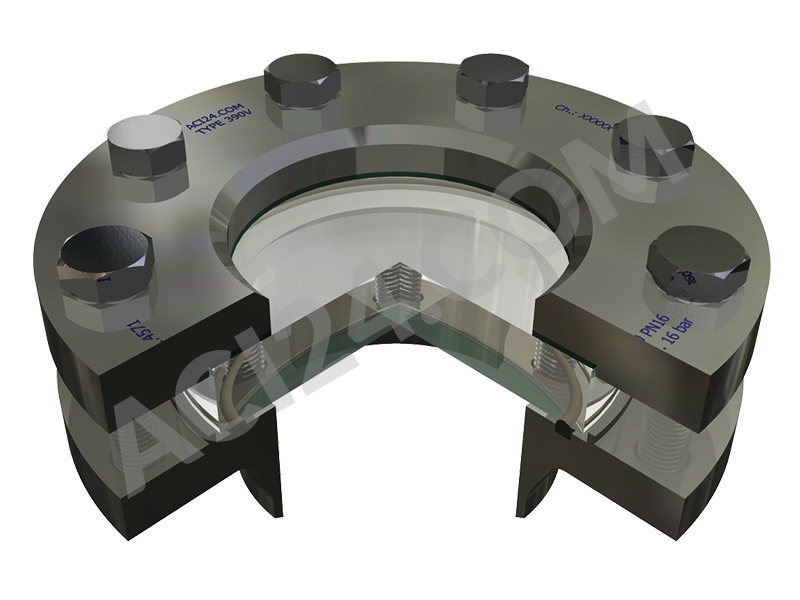

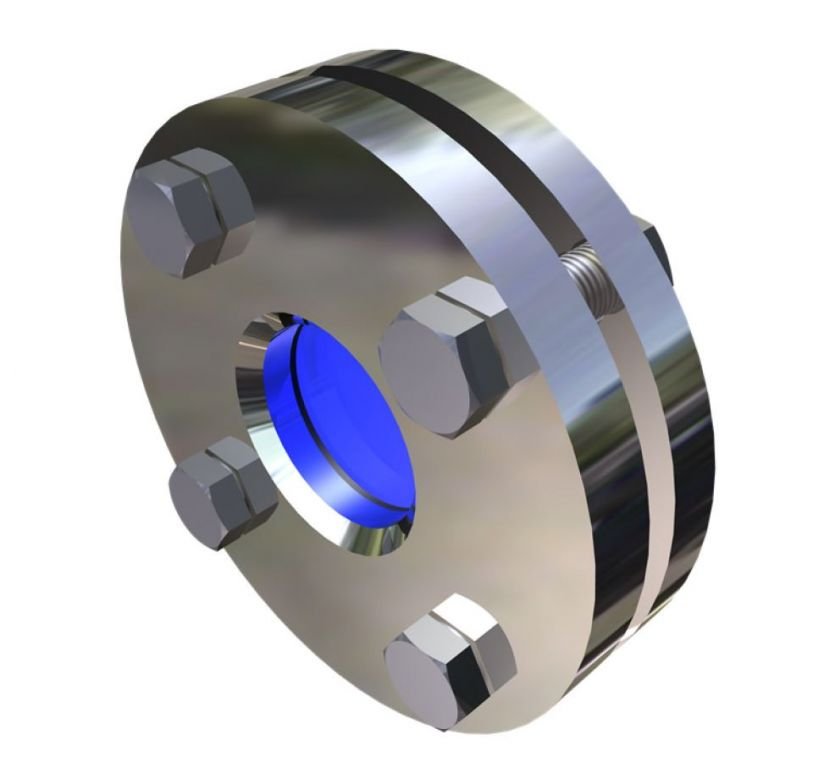

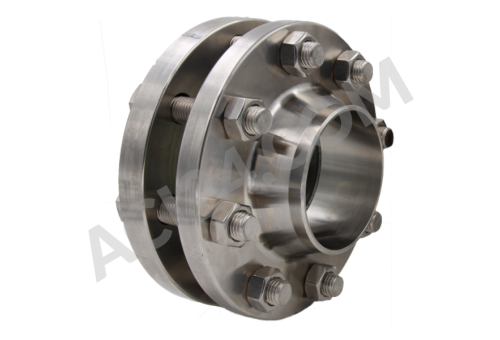

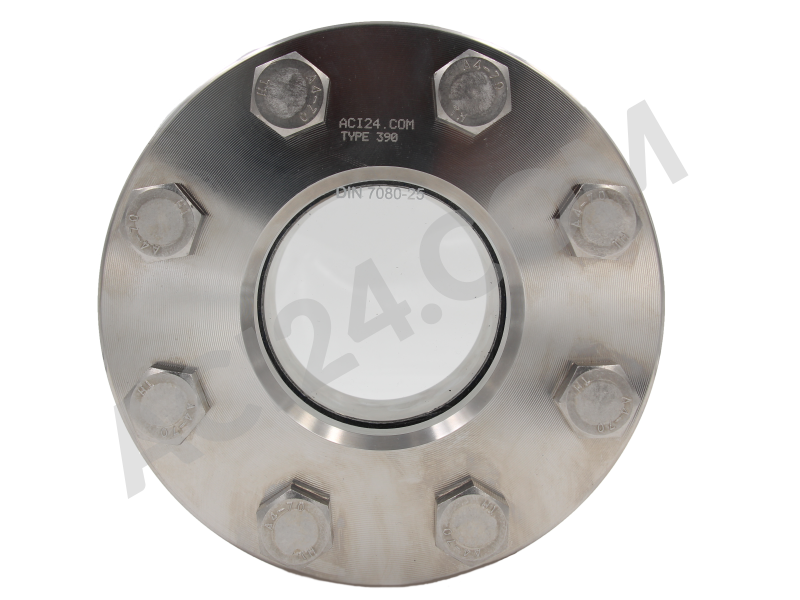

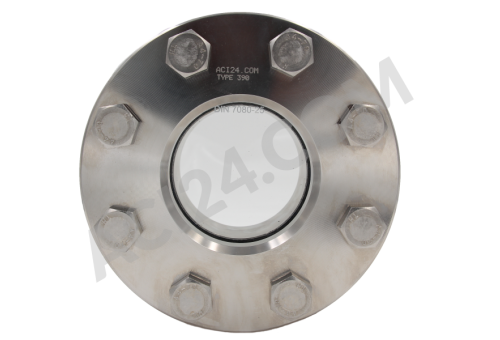

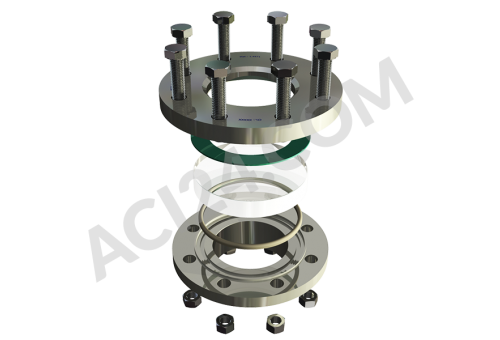

Materiały: Kołnierz podstawowy i kołnierz pokrywy: 1.0460 / 1.4301 / 1.4306 (F304L) / 1.4404 (F316L) / 1.4410 (Super Duplex) / 1.4435 (F316L) / 1.4462 (F 51) / 1.4529 (Alloy 926) / 1.4539 (Alloy 904L) / 1.4541 (F321) / 1.4547 (F44) / 1.4550 (F347) / 1.4571 (316Ti) / 1.4828 / 1.4841 / 1.4876 ( Alloy 800H) / 1.4878 / 1.7335 / 2.4068 (Alloy 201) / 2.4360 (Alloy 400) / 2.4375 (Alloy K500) / 2.4602 (Alloy C-22) / 2.4605 (Alloy 59) / 2.4610 (Alloy C-4) / 2.4816 (Alloy 600) / 2.4819 (Alloy C-276) / 2.4856 (Alloy 625) / 2.4858 (Alloy 825) / 3.7035 (Titan) Kształt:  Wziernik z króćcem do wspawania DIN EN 1092 Wielkość nominalna:  DN25-DN350 Ciśnienie nominalne:  PN16 / PN25 / PN40 / PN63 / PN100 / PN160 Uszczelki: PTFE / FKM / NBR / C4400 / Silicone / EPDM / Graphite (novaphit MST)- lub wg zamówienia Temperatury:  ze szkłem sodowo-wapniowym:  max. 150 ° C ze szkłem borokrzemowym:  max. 280 ° C ze szkłem borokrzemowym i osłoną mikową:  max. 320 ° C ze szkłem kwarcowym: max. 1000 ° C (zależnie od użytych materiałów) Poniżej możesz obejrzeć model 3D tego wziernika. Opis skrócony - wziernik okrągły typu 390 Wziernik typu 390 to okrągły wziernik z króćcem do spawania. Został wykonany według DIN EN 1092 i jest przeznaczony do wspawania w rurę lub ścianki zbiorników. Szkło wzierne to sprawdzone w przemyśle i wysoce odporne szkło borokrzemowe zgodne z DIN 7080 dla temperatur roboczych do 280 °C. Po stronie przyłączeniowej wziernik typu 390 jest wyposażony w końcówkę (króciec) do spawania zgodną z wymiarami określonymi w DIN EN 1092-1, umożliwiającą jej wspawanie na końcach rur bez dodatkowego przygotowania. Kołnierze podstawy (ramka dolna) i pokrywy (ramka górna) są wykonane ze stali węglowej lub stali nierdzewnej, właściwej dla urządzeń ciśnieniowych, takiej jak P265GH, 1.4571 lub 1.4404. Specjalne materiały o wysokiej odporności, takie jak Hastelloy lub stal duplex dostępne są na życzenie. Wizjer ze szkła borokrzemowego jest uszczelniany przy użyciu wysokiej jakości materiałów uszczelniających z włókien aramidowych KlingerSIL C4400 lub Frenzelit novaphit MST o podwyższonych temperaturach pracy. Miękkie, podobne do gumy materiały, takie jak silikon, NBR lub EPDM, są również dostępne z preinstalowanym szkłem. W przypadku chemikaliów powodujących silną korozję, zalecamy czysty lub modyfikowany PTFE, GARLOCK, GYLON lub szeroką gamę specjalnych materiałów uszczelniających. Wziernik Typ 390 jest również dostępny z preinstalowanym sprzętem czyszczącym, takim jak wycieraczki i/lub dysze rozpylające. Na życzenie klienta przygotowujemy urządzenia z gwintowanymi otworami montażowymi do oświetlenia halogenowymi lub diodowymi źródłami światła.
