Typ 322 - wysokociśnieniowy
Typ 322 - wziernik wysokociśnieniowy podobny do DIN 28121
Opis skrócony - wziernik okrągły typu 322 - wziernik wysokociśnieniowy podobny do DIN 28121

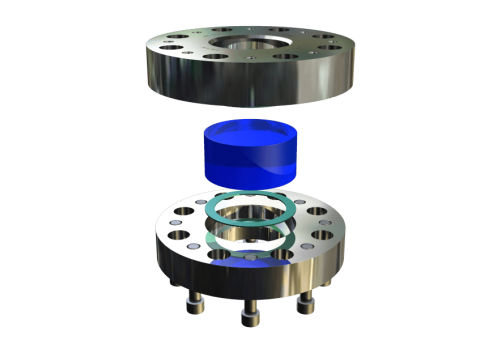

Wziernik typu 322 dedykowany do zastosowań wysokociśnieniowych jest wzmocnioną konstrukcją bazującą na typie 321.
Powiększona wysokość kołnierza i montaż krążków szklanych przekraczających standardowe rozmiary DIN 7080, pozwalają wziernikom typu 322 wytrzymać ciśnienie robocze do 160 barów.
Całość jest fabrycznie zmontowana, podobnie jak w przypadku naszego typu 321. W ten sposób montaż wziernika polega jedynie na przykręceniu do kołnierza w instalacji.
Dostępna jest również wersja wysokotemperaturowa typu 323, wykorzystująca specjalne uszczelki i materiały szklane. Ze względu na wysokie ciśnienie robocze w przypadku wziernika typu 322 nie ma możliwości montażu wycieraczek lub spryskiwaczy. Oprawy oświetleniowe wykorzystujące źródła światła halogenowego lub LED są dostępne i mogą być dostarczone jako wyposażenie dodatkowe.
Podobnie jak cała nasza gama wzierników, typ 322 jest dostępny w szerokim asortymencie stopów stali i może być idealnie dopasowany do indywidualnych wymagań. Osłony mikowe i wysokiej jakości materiały szklane, takie jak kwarc lub szafir, spełnią warunki nawet najbardziej wymagających aplikacji.
Materiały:
Kołnierz podstawowy i kołnierz pokrywy:
- 1.4404 / 1.4539 /1.4571 / 1.4541 / 2.4602 / 2.4605 / inne materiały na życzenie
Szkło wzierne:
- Szkło borokrzemowe zgodne z DIN 7080 lub szkło kwarcowe
Uszczelki:
- Materiały zależne od ciśnienia i środowiska pracy
Kształt:
- zestaw do przykręcenia bezpośrednio na kołnierz DIN
Wielkość nominalna:
- DN40 - DN100
Ciśnienie nominalne:
- PN40 / PN 63 / PN100 i PN160 (wyższe ciśnienia na żądanie)
Temperatury:
- max. 280°C - dostępne są także wersje dla wyższych temperatur do 500°C
Opcje:
- dostępne są wersje z wyposażeniem dodatkowym
- możliwość uzyskania kwalifikacji Lloyd’a dla konstrukcji wziernika

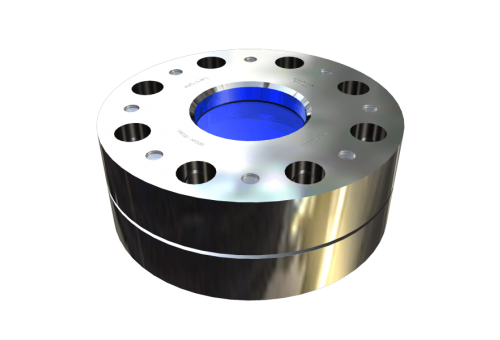

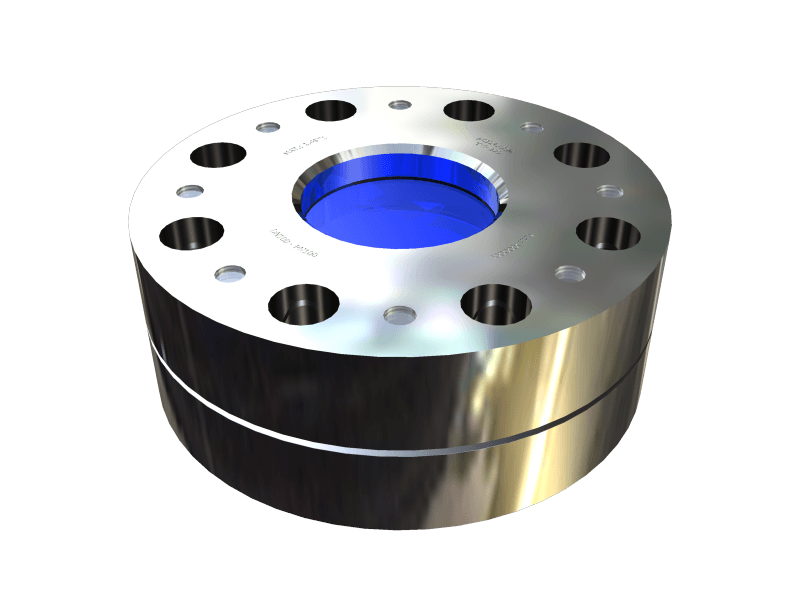

Poniżej możesz obejrzeć model 3D tego wziernika.
