Typ 335 - PN3

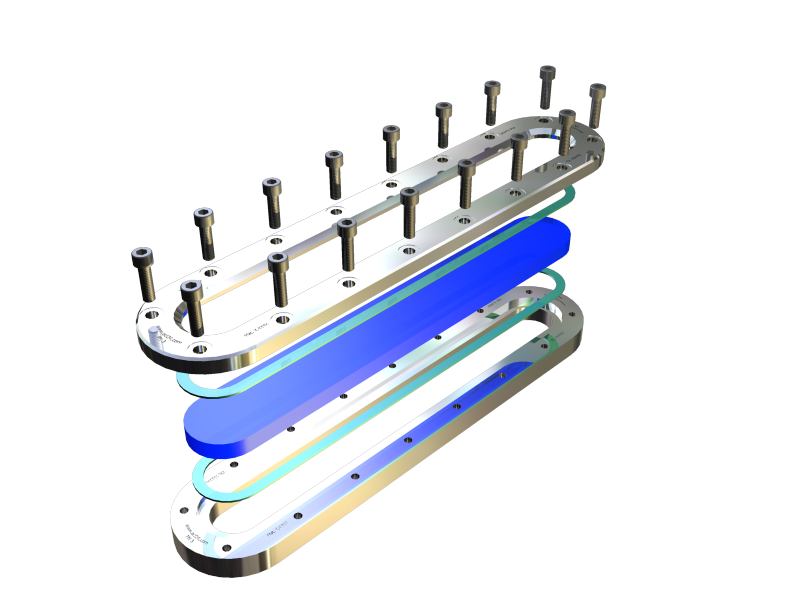

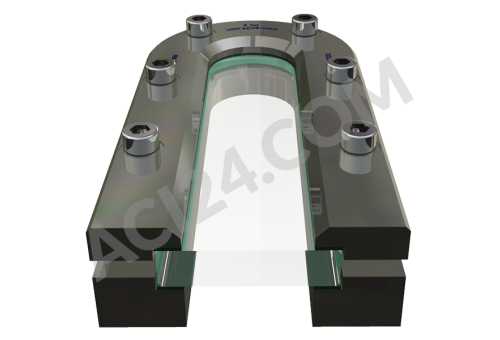

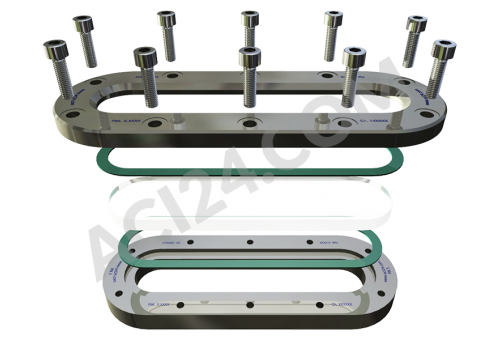

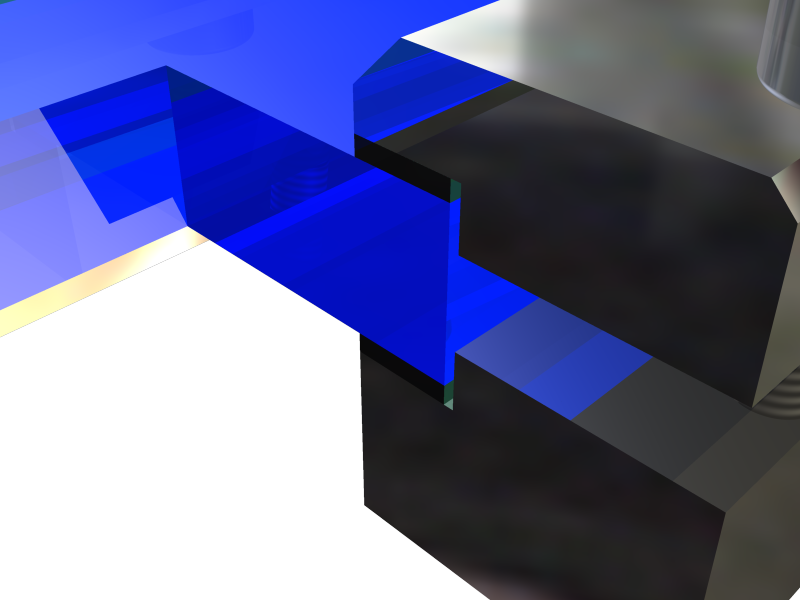

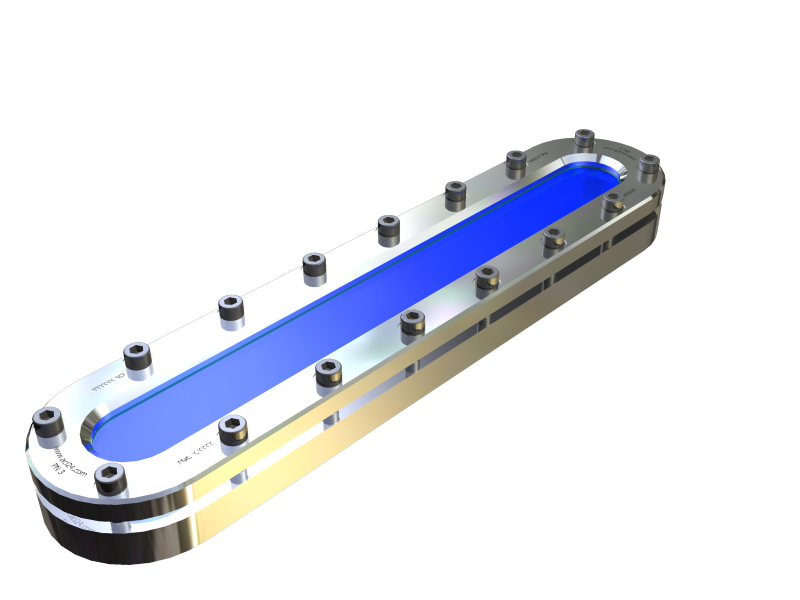

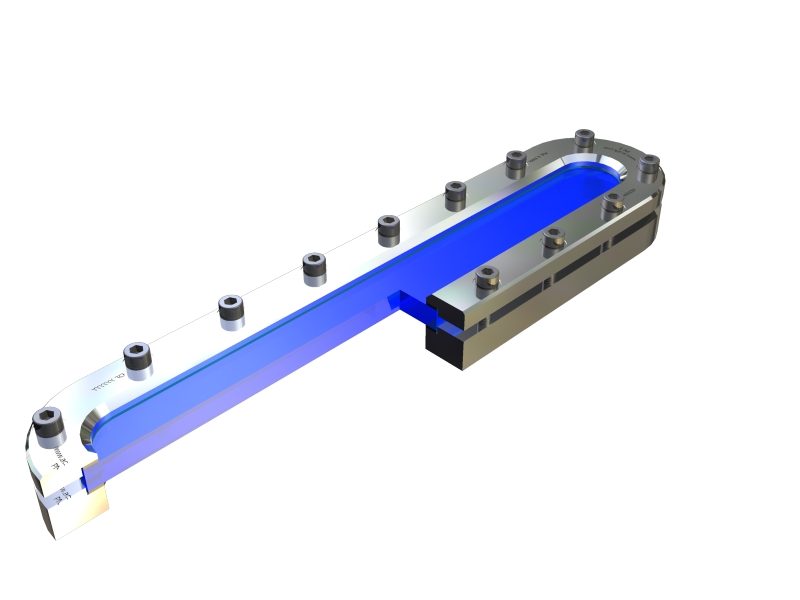

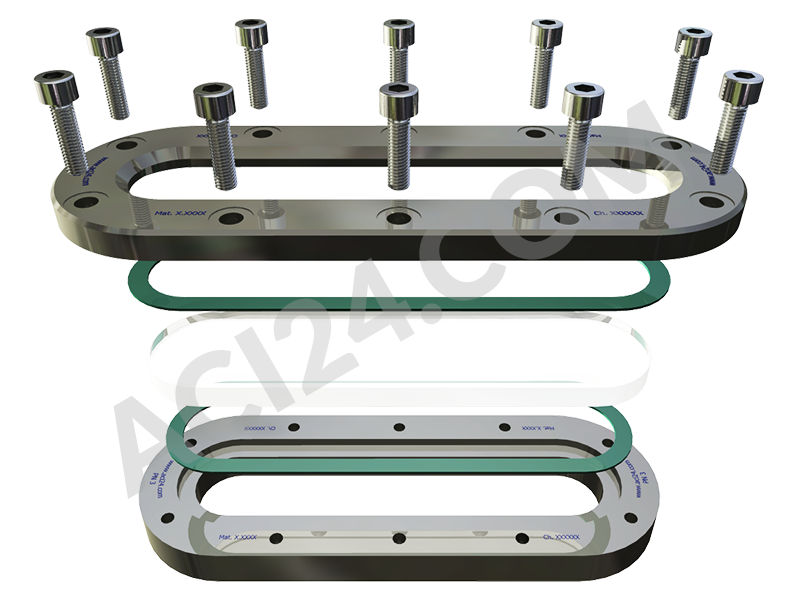

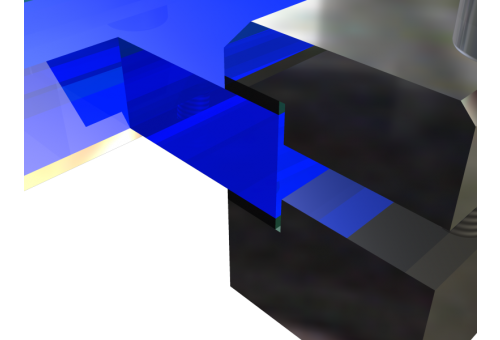

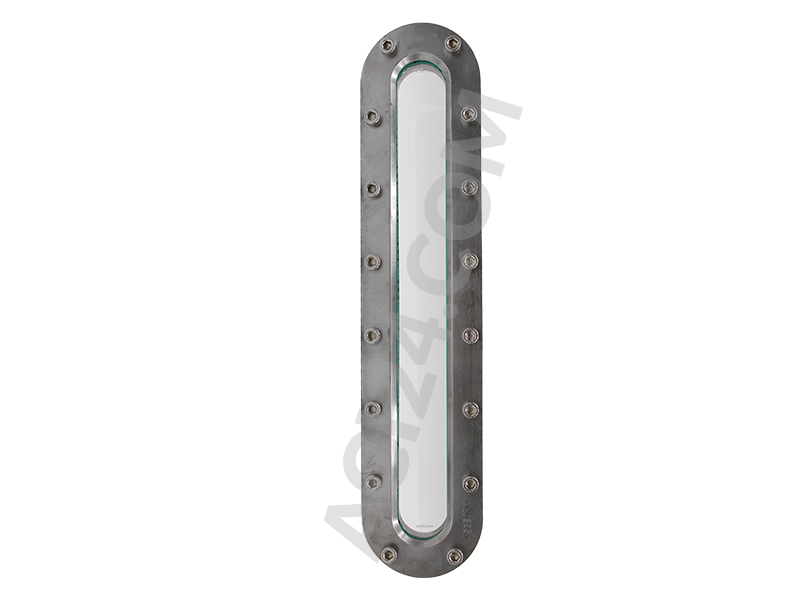

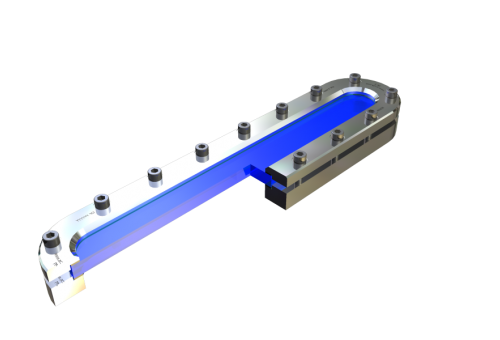

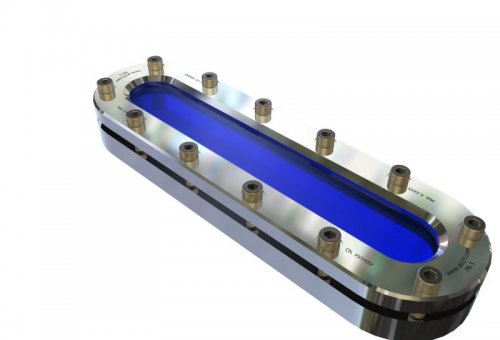

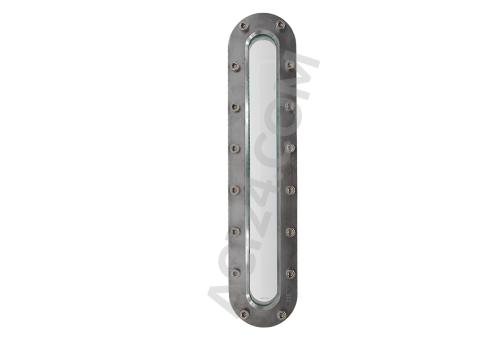

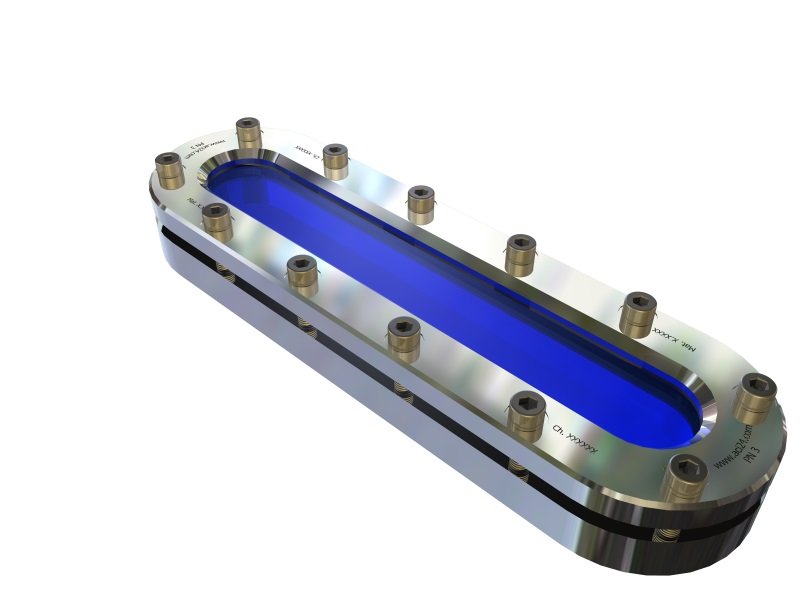

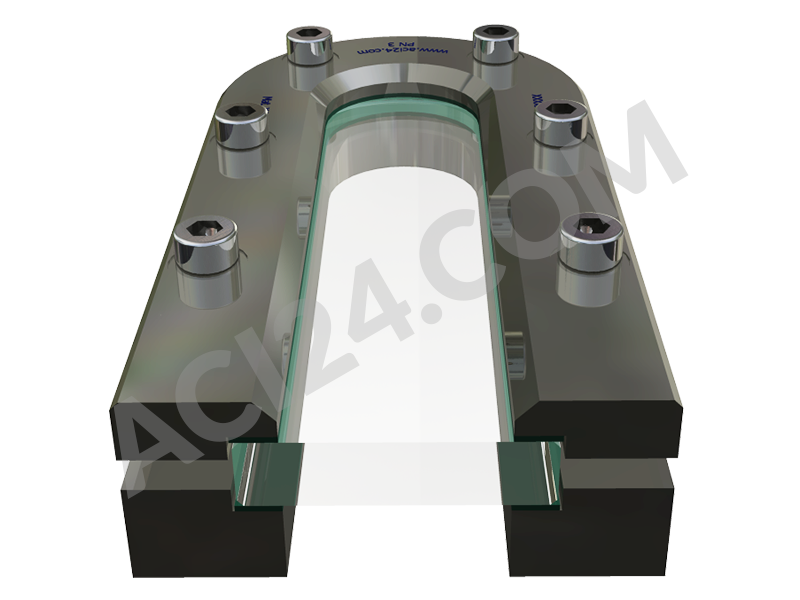

Materiał: Ramka dolna i ramka górna: 1.4571; 1.4404, 1.4462, RSt 37-2 / H II /  lub zgodnie z wymaganiami klienta Szkło wzierne:  szkło borokrzemowe transparentne lub refleksyjne zgodnie z DIN 7081 lub DIN8903 Uszczelki:  zależnie od zastosowania Śruby:  A4-70 Kształt: Wziernik prostokątny, wskaźnik poziomu do wizualnej kontroli zbiorników, kotłów i silosów Wielkość nominalna:  rozmiar od 140 mm do 1000 mm inne rozmiary na życzenie Ciśnienie nominalne:  PN 16 lub PN 40 Dla ciśnień roboczych do max. 35 barów w zależności od modelu Temperatury: Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki. Wyższe temperatury pracy na życzenie Właściwości dodatkowe:  Dostępny jest Lloyd's Register Design Approval Opcje: Możliwe są wersje opcjonalne. Możliwe uzyskanie kwalifikacji Lloyd’a dla konstrukcji wziernika. Wybór uszczelki: PTFE (200°C) FKM (200°C) NBR (100°C) C4400 (150°C) Silicone (200°C) EPDM (140°C) Graphite (320°C) Wskazówki instalacyjne: Po wspawaniu dolnej ramki sprawdź, czy jej powierzchnia nie uległa odkształceniu! Podane dopuszczalne ciśnienie pracy nie dotyczy ramki dolnej, która musi podlegać sprawdzeniu razem z całym zbiornikiem zgodnie z lokalnymi przepisami. BL = długość całkowita / SL = długość wziernika BL SL Widok zakryty Kg(16 bar) Kg(35 bar) 140 79 0 2,8 3,4 170 124 0 3,2 4,0 220 174 0 4,0 5,0 250 204 0 4,6 5,7 300 264 0 5,3 6,7 310 264 0 5,6 7,0 350 304 0 6,3 7,8 370 324 0 6,6 8,2 400 354 0 7, 8,9 500 454 1x46 9,1 11,4 600 574 1x46 10,7 13,4 620 574 1x46 11,1 13,9 700 654 1x46 12,5 15,7 740 694 1x46 13,2 16,5 800 74 1x46 14,2 17,8 930 884 2x46 16,7 20,9 1000 954 3x46 18,2 22,8   Pod linkiem możesz obejrzeć model 3D tego wyziernika.   Wziernik prostokątny (poziomowskaz, płynowskaz) typu 330 jest typowym wziernikiem przemysłowym umożliwiającym obserwację poziomu płynów w zbiorniku poprzez szkło borokrzemowe (wg DIN 7081) umieszczone między ramkami wziernika. Ramkę dolną wziernika typu 330 należy przyspawać do ściany zbiornika lub rury. Ramka dolna ma wgłębienie do umieszczenia szkła i uszczelek, które są utrzymywane przez ramkę górną. Wziernik typu 330 wymaga małego momentu obrotowego dla śrub mocujących, a jednocześnie zapewnia bardzo niezawodne uszczelnienie. Wziernik typu 330, podobnie jak większość naszej armatury, może być wykonany z szerokiej gamy materiałów, w tym ze standardowych typów stali, takich jak S235, lub ze standardowych stali nierdzewnych, takich jak 1.4571 lub 1.4404. Na życzenie dostępne są także wykonania z innych materiałów wysokiej jakość (np. stopy Hastelloy). Do uszczelniania stosujemy wypróbowane i sprawdzone wysokiej jakości uszczelki płaskie znanych producentów, takich jak KlingerSIL C4400 lub Novaphit MST. Możliwe jest również bezpośrednie dostarczanie czystych płyt uszczelniających z PTFE i miękkich uszczelek, takich jak NBR lub EPDM. Norma branżowa DIN 7081 obejmuje stosowanie szkieł wziernych o różnych długościach w wersjach transparentnych lub refleksyjnych. Szkło transparentne to gładkie płytki szklane. Ten typ może, o ile wymagają tego warunki pracy, być wyposażony w warstwy ochronne z miki lub innych materiałów, takich jak KEL-F. Szkła refleksyjne zaleca się do stosowania w kontakcie z przezroczystymi, bezbarwnymi cieczami. Dzięki rowkom wyciśniętym w tym typie szkła, poziom cieczy jest lepiej widoczny. W szkłach refleksyjnych nie ma możliwości stosowania osłon mikowych.

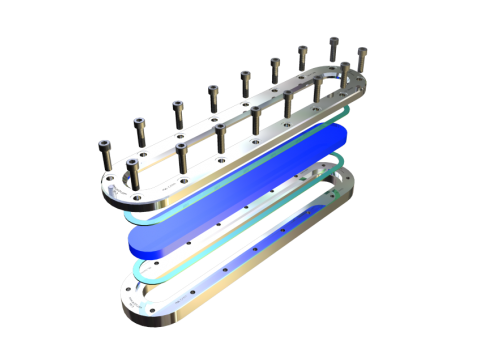

Materiał: Ramka dolna i ramka górna: 1.4571, 1.4404, 1.4435, 1.4462, 1.4539, 1.4541, 2.4602, 2.4610, P265GH, Alloy , Super Duplex Szkło wzierne:  Szkło borokrzemowe wg DIN 7081 Szkło sodowo-wapniowe wg DIN 8903 Uszczelki:  typowe materiały wysokiej jakości (z włókna aramidowego). Dostępne są także inne materiały na życzenie. Śruby:   DIN 912, A4-70  Kształt:  Wziernik owalny jako wskaźnik poziomu do wizualnej kontroli zbiorników, kotłów i silosów Wielkość nominalna:  rozmiar od 176 mm do 536 mm Ciśnienie nominalne: Dla ciśnień roboczych do max. 25 barów (wersja próżniowa na zamówienie)   Długość całkowita Wziernik KG 176 126 3,3 226 176 4,2 256 206 4,8 316 266 5,9 376 326 7,0 436 386 8,1 496 449 9,2 536 486 10,0   Temperatury:  Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki. Wybór uszczelki: PTFE (200°C) FKM (200°C) NBR (100°C) C4400 (150°C) Silicone (200°C) EPDM (140°C) Graphite (280°C) Opcje:  Możliwe są wersje opcjonalne. Poniżej możesz obejrzeć model 3D tego wziernika .   Opis skrócony - wziernik owalny typu 337 Wzierniki typu 337 to seria owalnych wzierników charakteryzujących się solidną konstrukcją. Ze względu na oparcie konstrukcji o normę branżową DIN 7081, we wzierniku typu 337 można instalować szkła transparentne lub refleksyjne, podobnie jak w przypadku wzierników typu 330. Szkło transparentne umożliwia zastosowanie warstw ochronnych takich jak mika, KEL-F, PRFE lub FEP w celu ochrony powierzchni szkła przed wpływami chemicznymi i termicznymi, podczas gdy szkło refleksyjne zapewnia lepszą czytelność poziomu cieczy dzięki rowkom odciśniętym w szkle. Oprócz szkła borokrzemowego (opisanego w normie branżowej DIN 7081), stosujemy również surowce wyższej jakości, takie jak kwarc lub szafir, jeśli Państwa aplikacja tego wymaga, szczególnie w przypadku wysokich temperatur lub zastosowań wymagających dużej wytrzymałości. Uszczelnienie jest realizowane, podobnie jak w przypadku większości naszych wzierników, za pomocą płaskich uszczelek wysokiej jakości z KlingerSIL C4400, Frenzelit Novaphit MST lub wysoce odpornego chemicznie PTFE  w postaci nieprzetworzonej lub ekspandowanej. Fabrycznie mogą być także zainstalowane miękkie, ale trwałe,  uszczelki, takie jak silikon, EPDM lub NBR. Jako materiał z którego wykonane sa ramki wziernika można wybrać wysokiej jakości stal węglową lub stal nierdzewną, takie jak S235, 1.4571 lub 1.4541. Dostępna jest również stal nierdzewna 1.444, a także wysokowydajne stopy, takie jak Hastelloy lub stal duplex. Jeśli zajdzie konieczność wymiany szkła lub uszczelki, nasz kompetentny zespół konsultantów technicznych i handlowych pomoże w jak najszybszym dostarczeniu rozwiązania.
