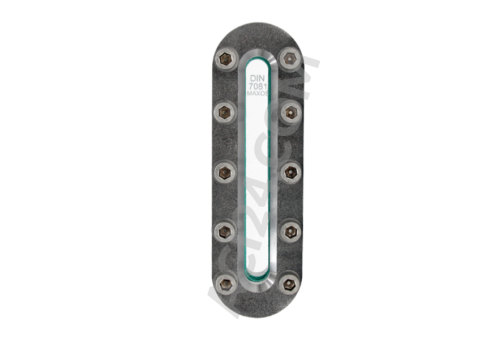

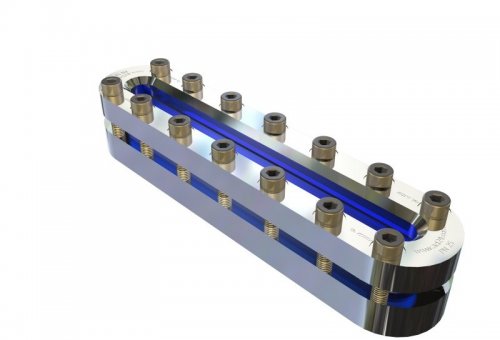

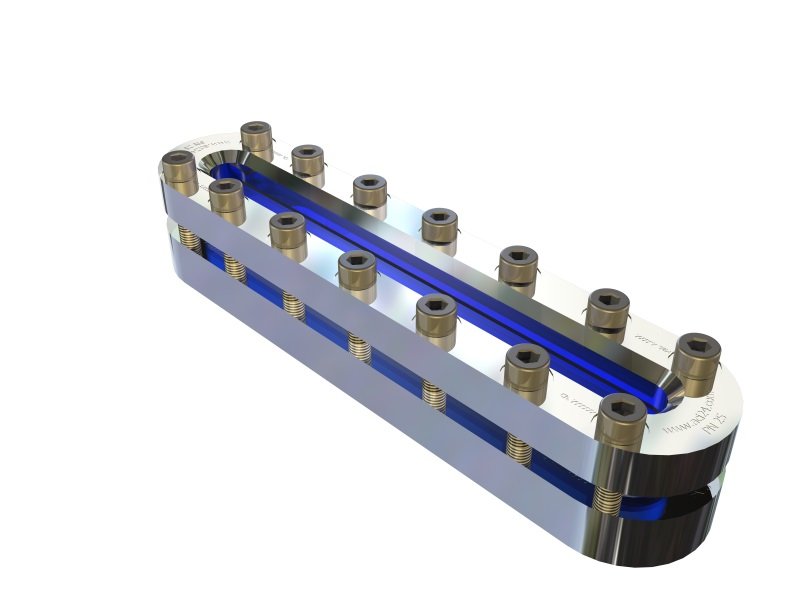

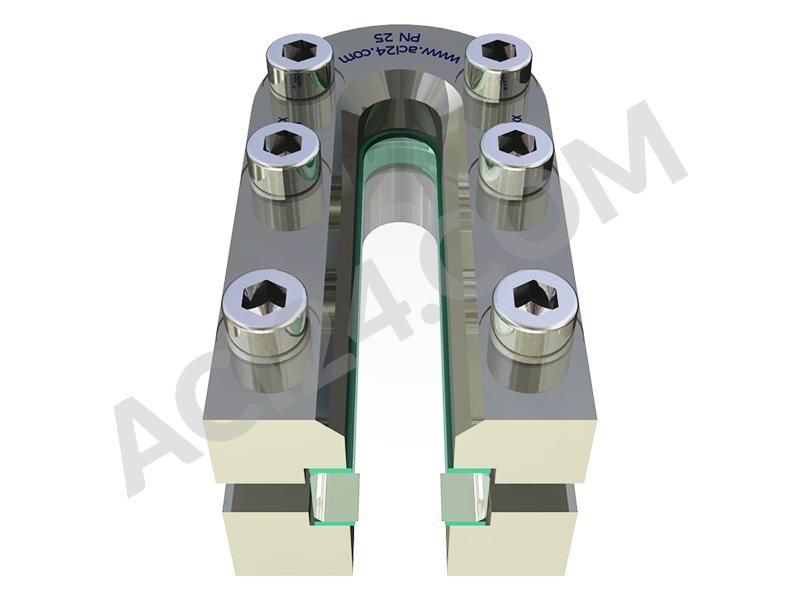

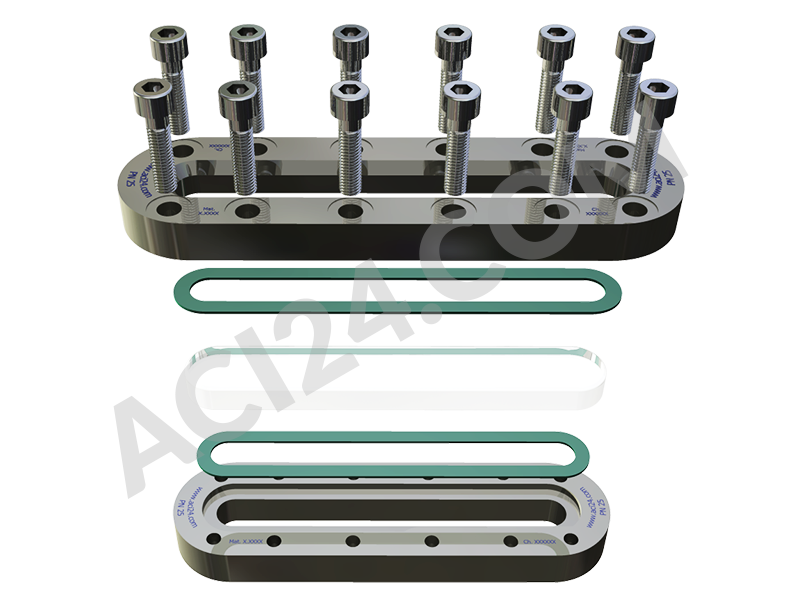

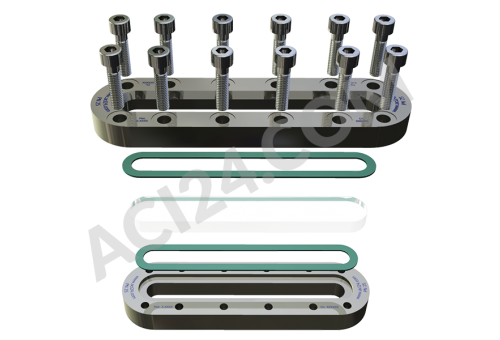

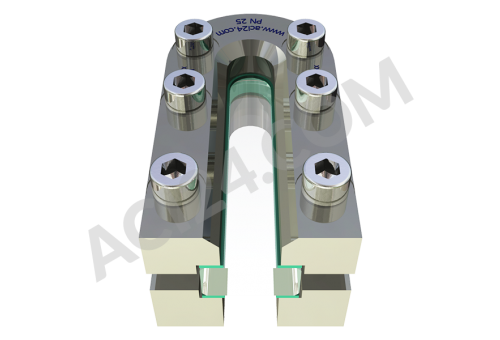

Typ 337 - PN25

Materiał: Ramka dolna i ramka górna: 1.4571; 1.4404, 1.4462, RSt 37-2 / H II /  lub zgodnie z wymaganiami klienta Szkło wzierne:  szkło borokrzemowe transparentne lub refleksyjne zgodnie z DIN 7081 lub DIN8903 Uszczelki:  zależnie od zastosowania Śruby:  A4-70 Kształt: Wziernik prostokątny, wskaźnik poziomu do wizualnej kontroli zbiorników, kotłów i silosów Wielkość nominalna:  rozmiar od 140 mm do 1000 mm inne rozmiary na życzenie Ciśnienie nominalne:  PN 16 lub PN 40 Dla ciśnień roboczych do max. 35 barów w zależności od modelu Temperatury: Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki. Wyższe temperatury pracy na życzenie Właściwości dodatkowe:  Dostępny jest Lloyd's Register Design Approval Opcje: Możliwe są wersje opcjonalne. Możliwe uzyskanie kwalifikacji Lloyd’a dla konstrukcji wziernika. Wybór uszczelki: PTFE (200°C) FKM (200°C) NBR (100°C) C4400 (150°C) Silicone (200°C) EPDM (140°C) Graphite (320°C) Wskazówki instalacyjne: Po wspawaniu dolnej ramki sprawdź, czy jej powierzchnia nie uległa odkształceniu! Podane dopuszczalne ciśnienie pracy nie dotyczy ramki dolnej, która musi podlegać sprawdzeniu razem z całym zbiornikiem zgodnie z lokalnymi przepisami. BL = długość całkowita / SL = długość wziernika BL SL Widok zakryty Kg(16 bar) Kg(35 bar) 140 79 0 2,8 3,4 170 124 0 3,2 4,0 220 174 0 4,0 5,0 250 204 0 4,6 5,7 300 264 0 5,3 6,7 310 264 0 5,6 7,0 350 304 0 6,3 7,8 370 324 0 6,6 8,2 400 354 0 7, 8,9 500 454 1x46 9,1 11,4 600 574 1x46 10,7 13,4 620 574 1x46 11,1 13,9 700 654 1x46 12,5 15,7 740 694 1x46 13,2 16,5 800 74 1x46 14,2 17,8 930 884 2x46 16,7 20,9 1000 954 3x46 18,2 22,8   Pod linkiem możesz obejrzeć model 3D tego wyziernika.   Wziernik prostokątny (poziomowskaz, płynowskaz) typu 330 jest typowym wziernikiem przemysłowym umożliwiającym obserwację poziomu płynów w zbiorniku poprzez szkło borokrzemowe (wg DIN 7081) umieszczone między ramkami wziernika. Ramkę dolną wziernika typu 330 należy przyspawać do ściany zbiornika lub rury. Ramka dolna ma wgłębienie do umieszczenia szkła i uszczelek, które są utrzymywane przez ramkę górną. Wziernik typu 330 wymaga małego momentu obrotowego dla śrub mocujących, a jednocześnie zapewnia bardzo niezawodne uszczelnienie. Wziernik typu 330, podobnie jak większość naszej armatury, może być wykonany z szerokiej gamy materiałów, w tym ze standardowych typów stali, takich jak S235, lub ze standardowych stali nierdzewnych, takich jak 1.4571 lub 1.4404. Na życzenie dostępne są także wykonania z innych materiałów wysokiej jakość (np. stopy Hastelloy). Do uszczelniania stosujemy wypróbowane i sprawdzone wysokiej jakości uszczelki płaskie znanych producentów, takich jak KlingerSIL C4400 lub Novaphit MST. Możliwe jest również bezpośrednie dostarczanie czystych płyt uszczelniających z PTFE i miękkich uszczelek, takich jak NBR lub EPDM. Norma branżowa DIN 7081 obejmuje stosowanie szkieł wziernych o różnych długościach w wersjach transparentnych lub refleksyjnych. Szkło transparentne to gładkie płytki szklane. Ten typ może, o ile wymagają tego warunki pracy, być wyposażony w warstwy ochronne z miki lub innych materiałów, takich jak KEL-F. Szkła refleksyjne zaleca się do stosowania w kontakcie z przezroczystymi, bezbarwnymi cieczami. Dzięki rowkom wyciśniętym w tym typie szkła, poziom cieczy jest lepiej widoczny. W szkłach refleksyjnych nie ma możliwości stosowania osłon mikowych.

Materiał: Ramka dolna i ramka górna: 1.4571, 1.4404, 1.4435, 1.4462, 1.4539, 1.4541, 2.4602, 2.4610, P265GH, Alloy , Super Duplex Szkło wzierne: Szkło borokrzemowe wg DIN 7081 Szkło sodowo-wapniowe wg DIN 8903 Uszczelki:  typowe uszczelnienia wysokiej jakości (np. aramidowe)  (Dostępne są także inne materiały) Śruby:   DIN 912, A4-70 lub materiały specjalne Kształt:  Wziernik owalny do wizualnej kontroli poziomu płynów w zbiornikach, kotłach i silosach Wielkość nominalna:  rozmiar od 250 mm do 670 mm Ciśnienie nominalne:  Dla ciśnień roboczych do max. 6 barów (wersja próżniowa na zamówienie)   Długość całkowita Wziernik KG 250 180 5,7 310 240 7,0 370 300 8,4 430 360 10,2 490 420 11,0 550 480 12,4 610 400 13,7 670 600 15,1   Temperatury: Temperatura: 100°C lub 243°C w zależności od wyboru szkła i uszczelki  Wyższe temperatury pracy na życzenie Wybór uszczelek: PTFE (200°C) FKM (200°C) NBR (100°C) C4400 (150°C) Silicone (200°C) EPDM (140°C) Graphite (280°C) Opcje: Możliwe są wersje opcjonalne Konstrukcja z kwalifikacją Lloyd’a Poniżej możesz obejrzeć model 3D tego wziernika     Opis skrócony - wziernik owalny typu 336 Wziernik typu 336 ze względu na swoją geometrię może być stosowany nie tylko do obserwacji procesów, ale także jako wskaźnik poziomu napełnienia zbiornika (kotła, reaktora). Jako materiał na szkło wzierne używamy szkła borokrzemowego,  sprawdzonego w przemyśle, ale na życzenie możemy również dostarczyć wysokiej jakości materiały, takie jak szkło kwarcowe lub szafirowe dla bardzo wymagających zastosowań (wysoka temperatura). Szkło borokrzemowe jest  odporne na większość kwasów. Jeśli występują silne media alkaliczne, możliwe jest użycie osłony mikowej w celu ochrony powierzchni szkła. Alternatywnie stosujemy również warstwy ochronne z folii KEL-F, FEP lub PTFE. Jako materiał uszczelniający używamy wysokiej jakości płaskich uszczelek ze sprawdzonego surowca. Na przykład dla wielu zastosowań używamy wytrzymałych i ekonomicznych uszczelek z włókna aramidowego C4400 firmy Klinger. Dla trudniejszych warunków chemicznych i termicznych zalecamy Novaphit MST firmy Frenzelit i porównywalne materiały z grafitu. Miękkie uszczelki z silikonu, EPDM lub NBR są również częścią naszego asortymentu. W przypadku zastosowań spożywczych i mediów bardzo agresywnych, dobierzemy indywidualnie uszczelki z czystego lub eksandowanego PTFE, PTFE z wkładkami (szklane włókna) lub specjalne uszczelki Garlock, Gylon. Jako materiał na ramki wziernika można wybrać wysokiej jakości gatunki stali węglowej i stali nierdzewnej, przeznaczone dla urządzeń ciśnieniowych i przetestowane zgodnie z wszelkimi aktualnymi standardami. Oprócz standardowych gatunków stali, takich jak S235 lub stal nierdzewna 1.4571 lub 1.4541, używamy również stopu 1.4404, który jest często używany na arenie międzynarodowej. Na życzenie możemy zastosować również wysokowydajne stopy, takie jak stal Hastelloy lub duplex.
